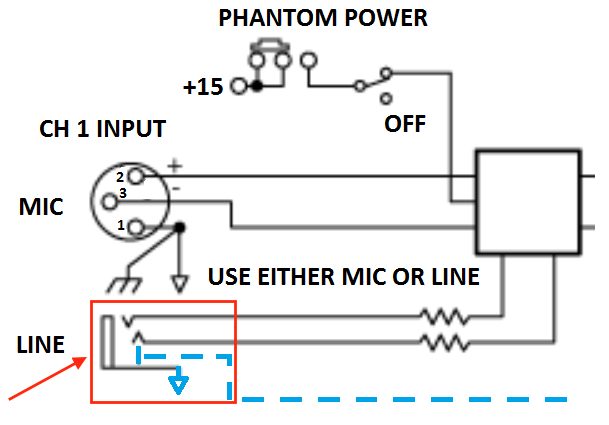

Jakiego typu złącze wskazuje na zamieszczonym schemacie strzałka?

Na schemacie strzałka wskazuje na złącze TRS, czyli popularny jack stereo. Takie złącza mają trzy styki: Tip (czubek), Ring (pierścień) oraz Sleeve (masa). W praktyce można je spotkać w sprzęcie audio – na przykład w mikserach, interfejsach czy konsolach, gdzie używa się ich do przesyłania sygnałów zbalansowanych lub stereofonicznych. Moim zdaniem to jedno z najbardziej uniwersalnych złączy – obsługuje zarówno sygnały liniowe jak i słuchawkowe, choć oczywiście trzeba uważać na standardy połączeń, bo łatwo o pomyłkę. Z mojego doświadczenia, warto pamiętać, że TRS stosuje się często do przesyłu sygnału symetrycznego, co minimalizuje zakłócenia na dłuższych przewodach, co jest zgodne z dobrą praktyką branżową. W porównaniu do TS, który przesyła tylko sygnał mono bez balansu, TRS umożliwia nie tylko lepszą jakość, ale i większą odporność na szumy środowiskowe. W standardach profesjonalnych systemów audio, szczególnie w studiach nagraniowych czy na scenie, TRS to niemal codzienność – bardzo ceniony za niezawodność i uniwersalność. Warto też znać różnicę pomiędzy TRS i XLR – oba mogą przesyłać sygnał zbalansowany, ale XLR jest większy i częściej stosowany w mikrofonach. Krótko mówiąc, rozpoznanie TRS na schemacie to podstawa, nawet jeśli na pierwszy rzut oka wygląda podobnie do TS.
