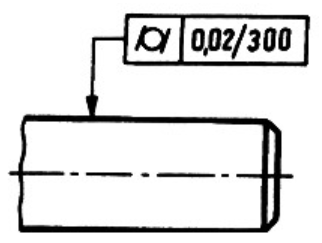

Przedstawione na rysunku oznaczenie informuje o dopuszczalnej wartości

Odpowiedź 'odchyłki walcowości' jest jak najbardziej ok! To oznaczenie, które widzisz na rysunku, rzeczywiście dotyczy walcowości elementu. Te dwa koncentryczne okręgi, które tam są, mówią nam o tym, jakie odchyłki kształtu są dopuszczalne. To naprawdę ważne w inżynierii mechanicznej, bo kiedy montujemy różne części, jak łożyska czy wały, precyzyjne dopasowanie ma ogromne znaczenie. Na przykład, wartość '0,02/300' mówi, że na danej długości elementu odchyłka nie powinna być większa niż 0,02 mm – to zapewnia, że wszystko działa jak należy. Normy takie jak PN-ISO 1101 ułatwiają nam życie, bo dzięki nim wiadomo, jakie są wymagania dotyczące geometrii technicznej. Każdy inżynier powinien wiedzieć, jak interpretować te oznaczenia, bo to klucz do dobrego projektowania i kontroli jakości komponentów maszyn.
