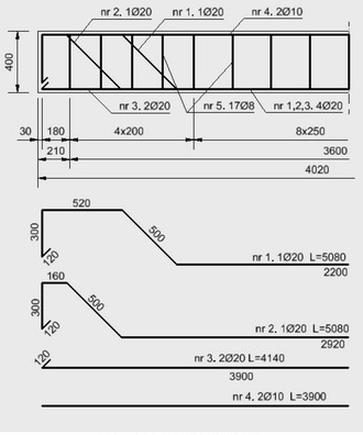

Długość prętów montażowych zbrojenia belki przedstawionej na rysunku wynosi

Odpowiedź 3 900 mm jest prawidłowa, ponieważ na rysunku technicznym pręty montażowe zbrojenia belki są wyraźnie oznaczone numerem 4, co wskazuje na ich długość wynoszącą L=3900 mm. W budownictwie i inżynierii strukturalnej precyzyjne pomiary długości elementów zbrojenia są kluczowe dla zapewnienia stabilności i trwałości konstrukcji. Przykładowo, zastosowanie odpowiednich wymiarów prętów w zbrojeniu belki pozwala na właściwe przenoszenie obciążeń oraz minimalizację ryzyka wystąpienia pęknięć lub deformacji. Warto również zaznaczyć, że normy budowlane, takie jak Eurokod 2, precyzują wymagania dotyczące projektowania zbrojenia, zwracając uwagę na znaczenie dokładnych wymiarów w kontekście obliczeń statycznych. Dlatego znajomość i umiejętność interpretacji rysunków technicznych jest niezbędna dla każdego inżyniera zajmującego się projektowaniem konstrukcji.
