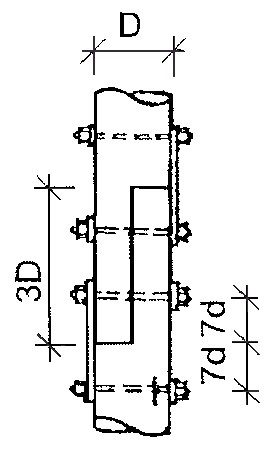

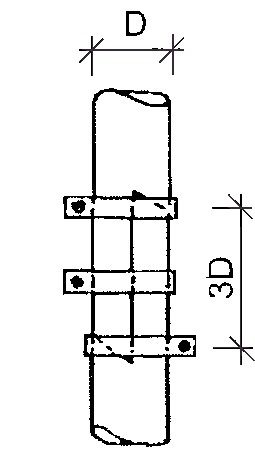

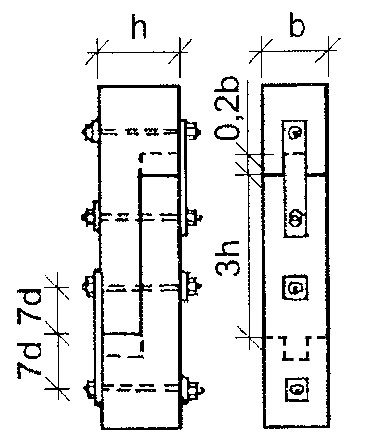

Które z przedstawionych złączy wzdłużnych pionowych wykonane jest na styk (czop) krzyżowy wzmocniony?

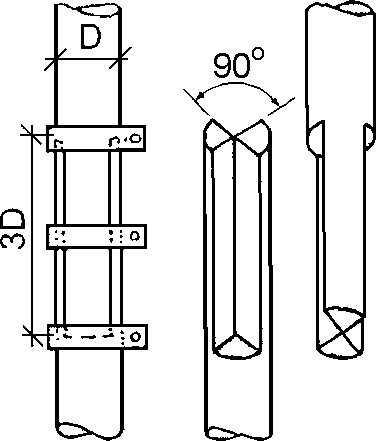

Złącze numer 4 to klasyczny przykład złącza wzdłużnego pionowego wykonanego na styk, czyli czop krzyżowy wzmocniony. Ten typ połączenia jest wykorzystywany tam, gdzie ważne są zarówno wytrzymałość mechaniczna, jak i precyzja przekazania siły, zwłaszcza w konstrukcjach drewnianych – słupy, belki, rygle. Złącze wykonywane pod kątem 90 stopni pozwala na bardzo efektywne rozproszenie sił osiowych i poprzecznych, a wzmocnienie poprzez przekładki i śruby dodatkowo ogranicza ryzyko rozwarstwienia czy przesuwu elementów. Z mojego doświadczenia, to rozwiązanie jest często preferowane na budowach, gdzie liczy się szybki montaż i pewność połączenia – spełnia wymagania norm PN-B-03150 i jest zgodne z zasadami sztuki ciesielskiej. W praktyce, czop krzyżowy wzmocniony zapewnia stabilność nawet przy dużych obciążeniach dynamicznych, dlatego często widzi się go w konstrukcjach mostów drewnianych czy większych hal magazynowych. Fajnie pamiętać, że prawidłowe wykonanie tego złącza wymaga dokładnego spasowania powierzchni styku oraz odpowiedniego doboru przekładek i łączników, bo od tego zależy trwałość całego węzła. No i jeszcze jedno – to złącze nie tylko dobrze przenosi siły, ale umożliwia także pewien zakres kompensacji ruchów drewna związanych z wilgotnością, co jest mega praktyczne w naszych warunkach klimatycznych. Takie detale czasem decydują o sukcesie projektu.
