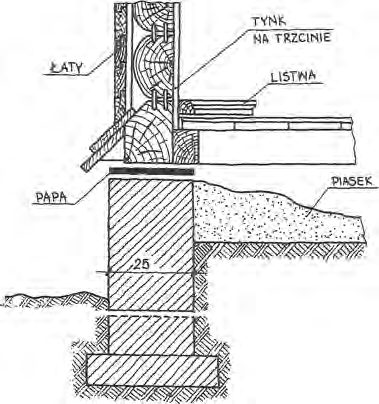

Na rysunku przedstawiono szczegół

Na tym rysunku dobrze widać detal związany z oparciem ściany wieńcowej na ścianie fundamentowej. Schemat dokładnie pokazuje, jak ściana opiera się na fundamencie, a pomiędzy nimi znajduje się warstwa izolacji przeciwwilgociowej z papy. Ten układ jest bardzo istotny w budownictwie tradycyjnym, zwłaszcza przy wznoszeniu ścian drewnianych czy ryglowych. Dzięki takiemu rozwiązaniu nie dochodzi do podciągania kapilarnego wilgoci z gruntu do elementów drewnianych, co jest jednym z najważniejszych wymagań w normach dotyczących ochrony drewna przed biodegradacją. Moim zdaniem, takie szczegóły powinny być rysowane i analizowane już na etapie koncepcji, bo późniejsze naprawy izolacji czy poprawki konstrukcyjne są bardzo kłopotliwe i kosztowne. W praktyce często się o tym zapomina, a potem pojawiają się problemy z zawilgoceniem, pleśnią czy nawet degradacją fundamentów. Warto wspomnieć, że według wytycznych Polskiego Komitetu Normalizacyjnego (np. PN-B-03002) i wytycznych ITB, prawidłowe oddzielenie warstw przez papę jest absolutnie niezbędne. Widoczna warstwa piasku pod fundamentem oraz prawidłowo rozrysowane łaty i listwy świadczą o tym, że jest to klasyczny detal oparcia ściany wieńcowej, często spotykany w tradycyjnych budynkach drewnianych, zwłaszcza na terenach podgórskich i wiejskich. To rozwiązanie jest bardzo praktyczne i sprawdzone przez lata.
