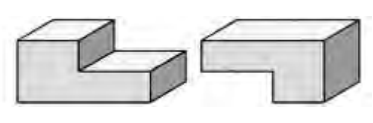

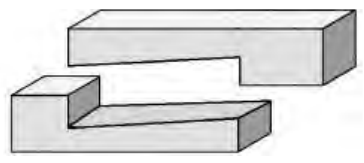

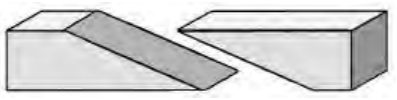

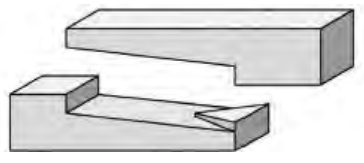

Na którym rysunku przedstawiono połączenie wzdłużne do przedłużenia belki na nakładkę prostą?

Na rysunku 1 przedstawiono klasyczne połączenie wzdłużne na nakładkę prostą, które jest jednym z najbardziej podstawowych sposobów przedłużania belek drewnianych. W praktyce, takie połączenie polega na wykonaniu prostych czopów i wręgów o tej samej długości na końcach dwóch belek, które następnie nakłada się na siebie. Kluczowe jest to, że nakładka prosta zapewnia łatwość wykonania i stosunkowo dużą powierzchnię styku, co przekłada się na stabilność konstrukcji pod warunkiem prawidłowego spasowania. W polskich normach budowlanych i wielu podręcznikach branżowych, takich jak np. "Konstrukcje drewniane w budownictwie" autorstwa S. Gapińskiego, wskazuje się właśnie ten typ jako najbardziej typowy dla sytuacji, gdzie nie wymaga się podwyższonej wytrzymałości na siły ścinające czy rozciągające. Moim zdaniem, mimo że nie jest to połączenie idealne pod względem wytrzymałościowym (np. w porównaniu do nakładki ukośnej czy z klinem), to w codziennych realizacjach, szczególnie przy typowych remontach dachów czy konstrukcji ścian szkieletowych, jest po prostu najwygodniejsze i wystarczające. Dodatkowo, jeśli połączenie zostanie wzmocnione na przykład gwoździami, śrubami lub specjalnymi łącznikami, wówczas spełnia wymagania dla wielu zastosowań robót stolarskich czy ciesielskich. Warto zapamiętać, że poprawność wykonania takiej nakładki pozwala ograniczyć osłabienie przekroju belki i zredukować ryzyko pęknięć pod obciążeniem. Sam widziałem wiele razy, jak złe spasowanie prowadzi do problemów, więc precyzja wykonania to podstawa!
