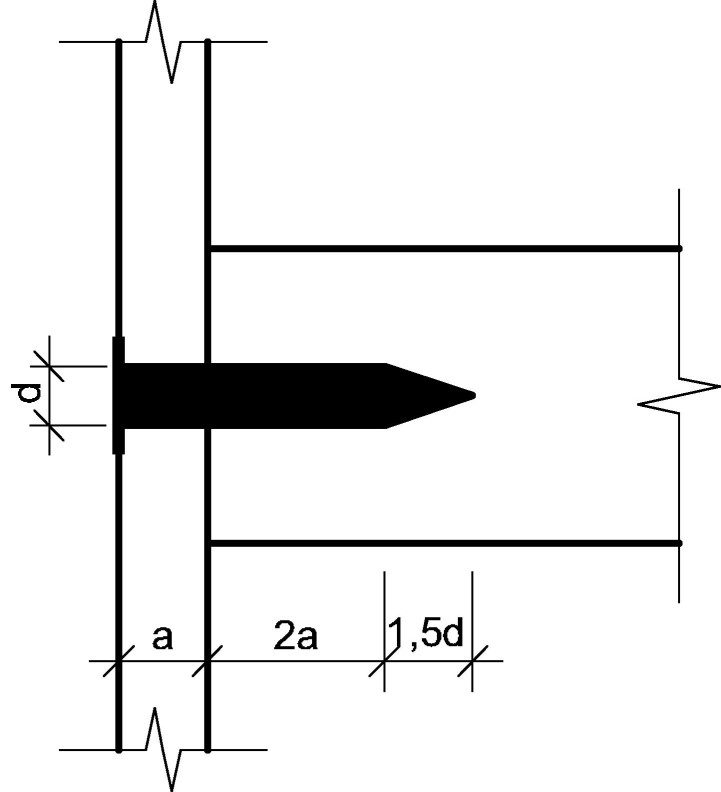

Na podstawie rysunku, oblicz, ile wynosi minimalna całkowita długość gwoździa o średnicy d = 4 mm, przy grubości łączonego elementu a = 25 mm, dodając 1 mm na szew między łączonymi elementami.

Minimalna całkowita długość gwoździa składa się z kilku elementów: grubości łączonego elementu (a), grubości drugiego elementu, przez który gwóźdź musi przejść (zwykle 2a, jeżeli oba mają tę samą grubość – jak na rysunku), części wystającej za element (która musi zapewnić odpowiednie zakotwienie, tutaj jest to 1,5 średnicy gwoździa, czyli 1,5d), oraz zapasu na szew, który standardowo wynosi 1 mm. Przyjmując a = 25 mm oraz d = 4 mm, obliczamy: długość gwoździa = a + 2a + 1,5d + 1 mm = 25 mm + 50 mm + 6 mm + 1 mm = 82 mm. Taki sposób liczenia jest nie tylko poprawny, ale zgodny z praktyką warsztatową i wytycznymi zawartymi w normach dotyczących połączeń gwoździowych (np. PN-EN 1995-1-1). W praktyce stosowanie odpowiedniego zapasu długości gwoździa gwarantuje pewność połączenia, odpowiednią wytrzymałość oraz zapobiega wypieraniu się elementów podczas użytkowania. Spotkałem się wielokrotnie z przypadkami, gdy skracanie długości gwoździa skutkowało osłabieniem połączenia – nie warto więc szukać oszczędności właśnie na tym etapie. W skrócie: lepiej trzymać się wytycznych, bo to daje pewność i bezpieczeństwo konstrukcji.
