Na którym rysunku przedstawiono deskowanie stopy fundamentowej trapezowej?

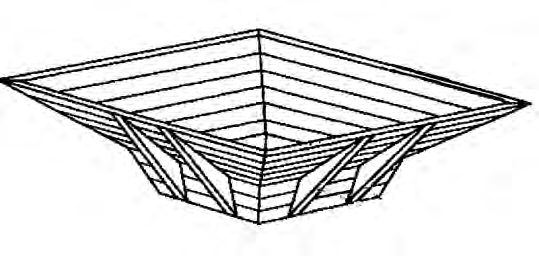

Deskowanie stopy fundamentowej trapezowej zostało przedstawione właśnie na rysunku 2. To widać od razu po charakterystycznym kształcie – ściany deskowania są pochyłe, nachylone względem podłoża, co odpowiada geometrii fundamentu trapezowego. W praktyce takie rozwiązania stosuje się najczęściej tam, gdzie istotne jest lepsze rozłożenie sił na grunt i ograniczenie ilości betonu w górnej części fundamentu. Deskowanie w tym przypadku musi być bardzo solidnie wykonane, bo siły parcia mieszanki betonowej działają pod kątem i gdzieś tam mogą próbować rozepchnąć całą konstrukcję, stąd tyle wzmocnień i rygli. Z mojego doświadczenia wynika, że źle wykonane deskowanie trapezowe potrafi się rozjechać podczas betonowania – a potem jest naprawdę problem, bo beton "ucieka" bokiem. W normach, np. PN-EN 1992, podkreśla się konieczność dokładności wykonania i zabezpieczenia przed odkształceniami. Takie deskowanie daje się łatwo rozebrać po związaniu betonu, a powierzchnia stopy jest gładka i zgodna z projektem. No i jeszcze ważna rzecz: dzięki temu kształtowi, fundament lepiej znosi momenty zginające i siły poziome – co by nie mówić, to naprawdę praktyczna konstrukcja w budownictwie.
