Na rysunku przedstawiono rzut

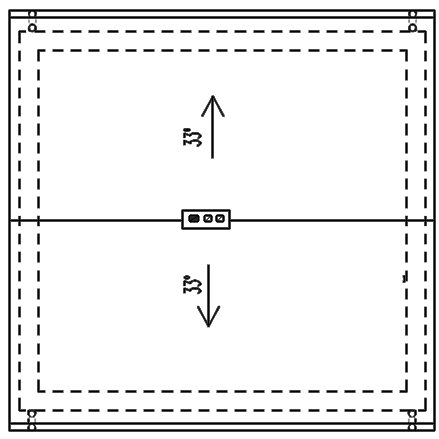

Rysunek, który widzisz, to typowy przykład rzutu dachu. Moim zdaniem, od razu widać tu charakterystyczne linie przerywane, które najczęściej oznaczają krawędzie lub okapy połaci dachowych – to jest standardowa praktyka w projektowaniu budowlanym. Na rzutach dachów bardzo często stosuje się też oznaczenia spadków, czyli te strzałki z kątem nachylenia, jak tutaj (33°), co pozwala szybko określić, w którą stronę i jak stromo opada połacie. W praktyce zawodowej takie rysunki są bardzo ważne przy wykonywaniu kosztorysów, obliczaniu powierzchni pokrycia dachowego, czy planowaniu systemu odwodnienia. Warto wiedzieć, że zgodnie z normami branżowymi – choćby PN-ISO 7519:2008 – rzut dachu powinien być przedstawiany z góry, z wyraźnym zaznaczeniem wszystkich krawędzi i okapów, a także z oznaczeniem kierunków spadków. Spotkasz się z tym na każdej budowie, więc warto to dobrze rozumieć. Z mojego doświadczenia – nawet drobne różnice w rysunkach dachów mają wielkie znaczenie przy wykonawstwie, bo przekładają się na ilość potrzebnego materiału i bezpieczeństwo konstrukcji. Rysunek taki jak tutaj to podstawa przy omawianiu detali z wykonawcami i inwestorem.
