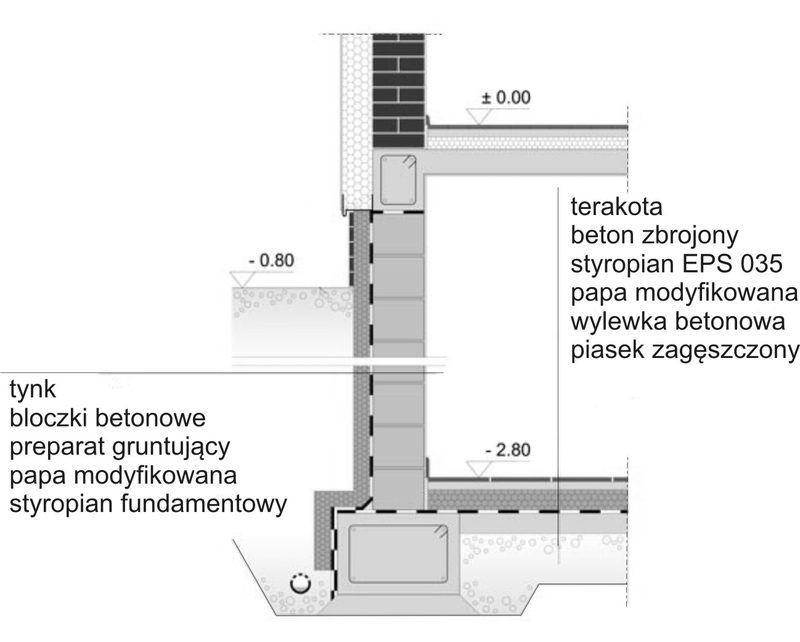

W budynku przedstawionym na rysunku <b>nie wykonano</b> izolacji wodochronnej

W tym przypadku odpowiedź jest prawidłowa, bo na rysunku faktycznie nie widać warstwy izolacji wodochronnej pod podłogą nad piwnicą. To jest dość poważny błąd projektowy, bo taka izolacja chroni przegrodę przed wnikaniem wilgoci z powietrza piwnicy oraz ewentualnych podciągów kapilarnych z gruntu. Moim zdaniem, w dobrze zaprojektowanych budynkach zawsze powinno się tam stosować izolację poziomą – najczęściej z papy termozgrzewalnej albo folii PE, żeby uniknąć zawilgocenia konstrukcji stropu i warstw wykończeniowych. Na rysunku widać, że pod podłogą na gruncie oraz pod ścianami i ławą fundamentową zastosowano papę modyfikowaną, co jest zgodne z zasadami. Brakuje jej jednak pod podłogą nad piwnicą, mimo że to miejsce newralgiczne, zwłaszcza tam, gdzie piwnica jest nieogrzewana albo narażona na duże wahania wilgotności. Z mojego doświadczenia wynika, że wilgoć podciągająca się przez strop nad piwnicą to jeden z częstszych powodów późniejszych remontów, odspajania się posadzek i powstawania grzybów. W praktyce zawsze warto zabezpieczyć takie miejsca, nawet gdy nie wydają się zagrożone na etapie budowy. Zresztą nawet w Warunkach Technicznych dla budynków mieszkalnych (WT 2022) jest wyraźnie zaznaczone, że każda przegroda oddzielająca pomieszczenie ogrzewane od wilgotnego powinna mieć odpowiednią izolację przeciwwodną. Ten rysunek dobrze pokazuje, jak łatwo można przeoczyć taki detal, a skutki są potem kosztowne do naprawy.
