Wskaż obraz, na którym największe straty ciepła kamery termowizyjne wykazały w obrębie oparcia belki stropowej na murze.

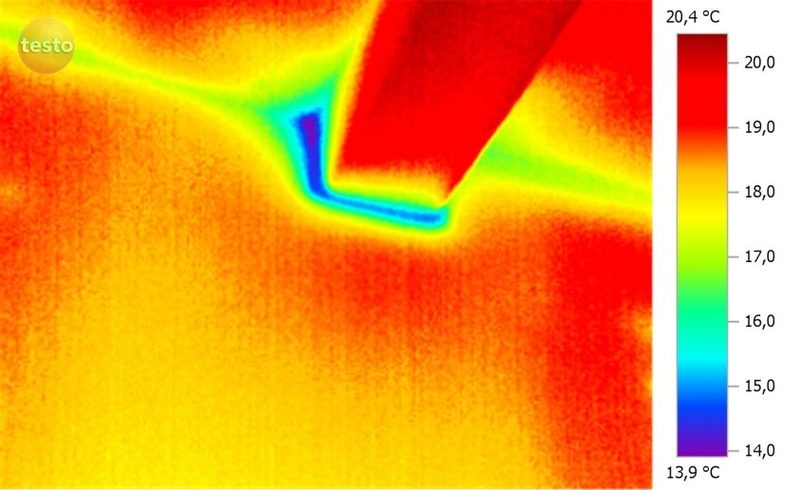

Obraz 2 najlepiej pokazuje, jak termowizja wykrywa największe straty ciepła właśnie w obrębie oparcia belki stropowej na murze. Widać tam wyraźną, niebieską strefę o najniższej temperaturze, która otacza obszar łączenia tych dwóch elementów konstrukcyjnych. To jest charakterystyczny mostek termiczny, czyli miejsce, gdzie ciepło ucieka najszybciej. Praktyka pokazuje, że takie strefy są bardzo newralgiczne pod kątem energooszczędności budynku – tam, gdzie drewno lub beton opiera się bezpośrednio na murze i nie ma dobrej izolacji, zawsze występują straty cieplne. Z mojego doświadczenia wynika, że właśnie w tych miejscach pojawiają się potem zawilgocenia albo nawet grzyb, bo skrapla się tam para wodna. Według standardów branżowych, np. PN-EN ISO 6781, mostki cieplne powinny być minimalizowane poprzez odpowiednie zaprojektowanie i wykonanie izolacji. Warto pamiętać, że poprawna interpretacja obrazów termowizyjnych pozwala zaplanować remonty czy modernizacje, które realnie obniżają rachunki za ogrzewanie. Kamery termowizyjne są coraz częściej używane nie tylko przez fachowców, ale i przez świadomych inwestorów. Obraz 2 jest typowym przykładem, jak w praktyce „podgląda się” ucieczkę ciepła na stykach konstrukcyjnych.
