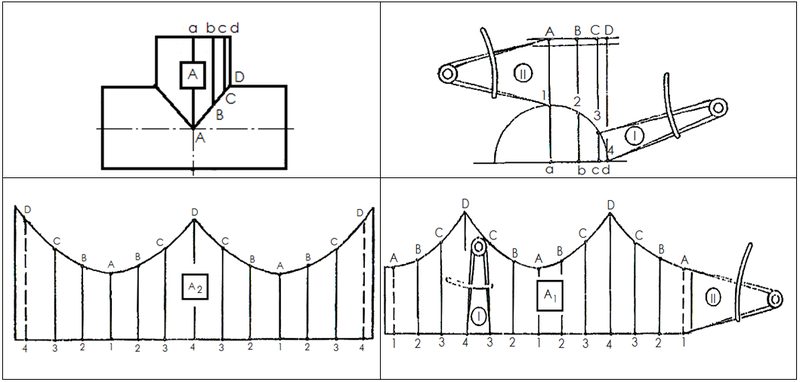

Po wytrasowaniu na arkuszu blachy, wycięciu, odpowiednim wygięciu i zmontowaniu przedstawionych na rozwinięciu elementów powstaje trójnik

Ta odpowiedź jest jak najbardziej trafiona, bo przedstawione rozwinięcie jednoznacznie wskazuje na trójnik 90° przelotowy. W praktyce trójnik tego typu stosuje się do rozgałęzień kanałów wentylacyjnych lub przewodów rurowych, gdzie jedno odgałęzienie wychodzi prostopadle do głównego ciągu. Moim zdaniem to jeden z najczęściej występujących elementów przy instalacjach HVAC, bo pozwala łatwo dołączyć nowy odcinek do istniejącego systemu wentylacji, bez potrzeby stosowania dodatkowych kolanek czy złączek. Jest nawet taka niepisana zasada w branży, że jeśli na rozwinięciu widzisz dwa identyczne półokręgi ustawione pod kątem prostym względem głównej osi, to na 99% będzie to trójnik 90° przelotowy. Warto też zauważyć, że linie gięcia i podziałowe są rozplanowane symetrycznie, a przekrój główny oraz boczny mają tę samą średnicę – to klasyczna cecha przelotowego trójnika. Taki element pozwala na zachowanie stałego przekroju przepływu powietrza, co jest zgodne z dobrymi praktykami projektowania systemów wentylacyjnych (np. wg wytycznych VDI lub norm PN-EN). Z mojego doświadczenia wynika, że jeśli nauczysz się rozpoznawać takie układy na rozwinięciach blacharskich, to później montaż w warsztacie idzie zdecydowanie sprawniej, a gotowy element idealnie pasuje do instalacji. Zresztą, jak już raz złożysz taki trójnik, to trudno się pomylić: wszystko układa się idealnie pod kątem 90° i nie ma potrzeby żadnych dodatkowych korekt.
