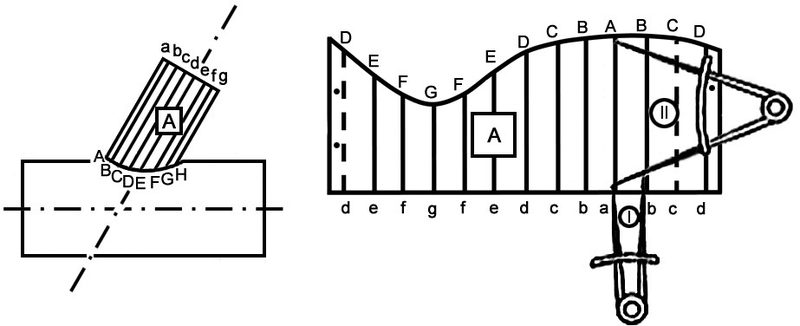

Na rysunku przedstawiono rozwinięcie odgałęzienia

Świetnie, właśnie o to chodziło. Rozwinięcie odgałęzienia skośnego o mniejszej średnicy wygląda dokładnie tak jak na rysunku – można zauważyć charakterystyczne zwężenie oraz ukośne połączenie z głównym przewodem. W praktyce często spotyka się takie rozwiązania przy wykonywaniu instalacji wentylacyjnych czy przewodów spalinowych, gdzie potrzebna jest gałąź pod pewnym kątem, ale o mniejszym przekroju niż przewód główny. Z technicznego punktu widzenia, opracowanie takiego rozwinięcia wymaga dokładnego rozmierzenia odcinków na powierzchni bocznej i przeniesienia tych wymiarów na blachę – właśnie po to, żeby po złożeniu wszystko idealnie się spasowało. Z mojego doświadczenia wynika, że trzymanie się norm branżowych, np. PN-EN 1505 w wentylacji, daje naprawdę dobre rezultaty, bo minimalizuje straty ciśnienia i turbulencje. Tego typu rozwinięcia są też ważne przy prefabrykacji, kiedy liczy się precyzja i szybki montaż na budowie. No i jeszcze jedno – im dokładniej przygotujesz rozwinięcie, tym mniej roboty przy dopasowywaniu na miejscu. To niby oczywiste, ale w praktyce, jak się człowiek spieszy, to właśnie na tym etapie pojawiają się potem problemy z nieszczelnościami. Takie odgałęzienie to naprawdę często wykorzystywany detal, dlatego warto go dobrze rozumieć i umieć samodzielnie narysować rozwinięcie.
