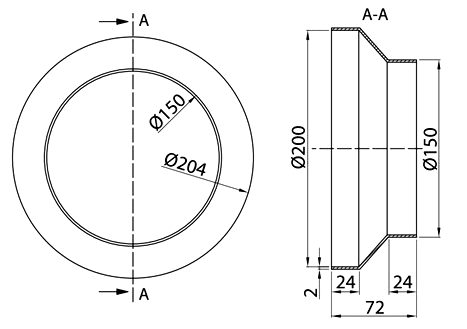

Średnica zewnętrzna przedstawionej na rysunku redukcji wynosi

Świetnie, faktycznie średnica zewnętrzna tej redukcji to 204 mm. Wynika to bezpośrednio z rysunku technicznego – na widoku z góry (rzut z przodu) widać dwie średnice: 150 mm oraz 204 mm. Ta większa to właśnie średnica zewnętrzna kołnierza redukcji. To bardzo typowe rozwiązanie w instalacjach wentylacyjnych czy przemysłowych – zawsze dobiera się redukcje tak, żeby zapewnić odpowiednie połączenie rur o różnych średnicach, a zarazem zachować szczelność i stabilność połączenia. W praktyce, montując redukcję, trzeba zawsze sprawdzić nie tylko średnicę wewnętrzną (przepływową), ale też właśnie zewnętrzną – bo to od niej zależy, czy element zmieści się w danej przestrzeni montażowej albo czy będą pasowały standardowe obejmy lub kołnierze. Z mojego doświadczenia wynika, że często początkujący technicy skupiają się tylko na przekroju roboczym, a zapominają o gabarytach zewnętrznych – co potem prowadzi do problemów z montażem. W normach branżowych, np. PN-EN 1506, wyraźnie podkreśla się konieczność podawania obu tych wymiarów przy określaniu elementów instalacji. Dlatego właśnie średnica 204 mm jest tu kluczowa, bo to ona definiuje zewnętrzny wymiar redukcji i jej miejsce w systemie.
