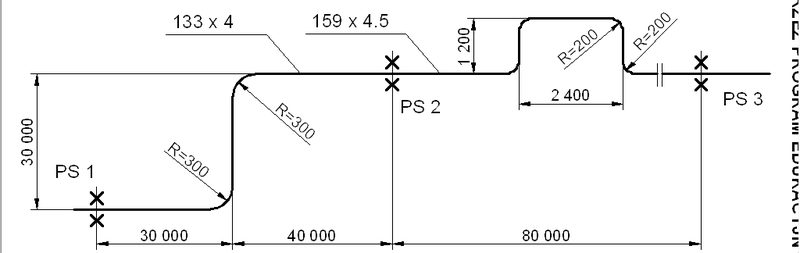

Na przedstawionym rysunku inwentaryzacyjnym średnica rurociągu pomiędzy punktami stałymi PS1 i PS2 jest równa

Świetnie, średnica 133 mm pomiędzy PS1 a PS2 to bardzo charakterystyczny wybór w instalacjach przemysłowych, szczególnie przy przesyle mediów o umiarkowanym ciśnieniu i przepływie. W branży często spotyka się oznaczenia typu „133 x 4”, gdzie pierwsza liczba to zewnętrzna średnica rury w milimetrach, a druga – grubość ścianki. Taki dobór nie jest przypadkowy – wynika z norm PN-EN oraz wytycznych projektowych dla rurociągów technologicznych i wodociągowych. Praktyka pokazuje, że rura DN125 (czyli właśnie 133 mm średnicy) to kompromis między wytrzymałością a ekonomiką materiałową. Wielokrotnie widziałem, jak w projektach modernizacyjnych utrzymuje się ten wymiar właśnie ze względu na kompatybilność z armaturą i istniejącą infrastrukturą. Warto też pamiętać, że właściwy dobór średnicy wpływa na spadki ciśnienia, prędkości przepływu oraz późniejsze możliwości czyszczenia czy rewizji rurociągu. Standardowo stosuje się tu stal czarną zgodną z PN-EN 10216-1, chociaż zdarza się, że inwestorzy wybierają alternatywy w zależności od medium. Moim zdaniem, znajomość takich detali rysunkowych to podstawa dla każdego, kto chce dobrze rozumieć dokumentację techniczną i sprawnie realizować projekty instalacyjne.
