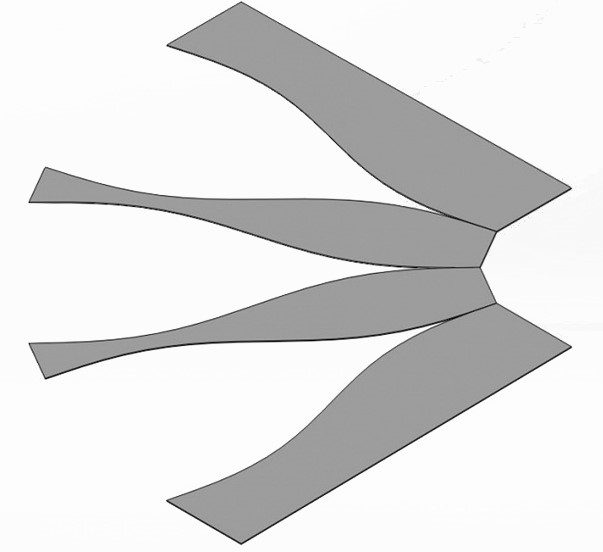

Który element powstanie po zwinięciu przedstawionego na rysunku rozwinięcia blachy?

To rozwinięcie blachy, które widzisz na rysunku, po zwinięciu utworzy kolano, czyli łukowy fragment przewodu wykorzystywany np. w instalacjach wentylacyjnych, wodnych czy gazowych. Charakterystyczne dla kolana są segmenty o wygiętych krawędziach, które po połączeniu tworzą płynne przejście kierunku przepływu medium o określonym kącie, zwykle 45°, 90° albo innym, zależnie od projektu. Z mojego doświadczenia wynika, że rozpoznanie takiego rozwinięcia jest kluczowe w praktyce warsztatowej – pozwala uniknąć błędów przy produkcji i montażu instalacji. W branży HVAC na przykład, kolana robi się często z segmentów właśnie takich jak tutaj, aby ograniczyć straty ciśnienia i zapewnić łagodny przepływ powietrza. Zwróć uwagę, że kolano składa się z kilku identycznych segmentów – to jest bardzo typowe rozwiązanie w technice blacharskiej, bo łatwo je wykonać i dopasować. Standardy branżowe, takie jak PN-EN 1505:2001, zalecają właśnie takie segmentowe podejście przy kształtkach o większych średnicach. Warto też pamiętać, że dobrze zaprojektowane kolano to nie tylko kwestia estetyki, ale przede wszystkim sprawny przepływ i trwałość instalacji.
