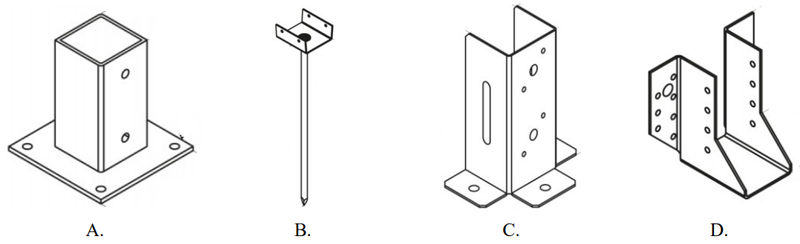

Na którym rysunku przedstawiono łącznik stosowany do połączenia belki ze słupem lub ścianą?

Odpowiedź D jest poprawna, ponieważ przedstawia łącznik kątowy, który jest kluczowym elementem w konstrukcjach budowlanych. Łączniki kątowe są powszechnie stosowane do stabilizacji połączeń belka-słup oraz belka-ściana. Ich konstrukcja, która zazwyczaj składa się z dwóch płaszczyzn z otworami na śruby, umożliwia uzyskanie mocnego i stabilnego połączenia, co jest niezbędne dla utrzymania integralności strukturalnej budynku. W praktyce, łączniki kątowe są wykorzystywane zarówno w konstrukcjach drewnianych, jak i stalowych, co czyni je uniwersalnym rozwiązaniem w inżynierii budowlanej. Zastosowanie łączników kątowych zgodnie z normami budowlanymi, takimi jak Eurokod 5 dla konstrukcji drewnianych, gwarantuje odpowiednią nośność i bezpieczeństwo konstrukcji. Warto również podkreślić, że prawidłowe zastosowanie łączników kątowych przyczynia się do redukcji ryzyka osiadania konstrukcji oraz wzmacnia jej odporność na działanie różnorodnych obciążeń. W związku z tym, znajomość tych elementów i ich zastosowań jest niezbędna dla każdego inżyniera budownictwa.
