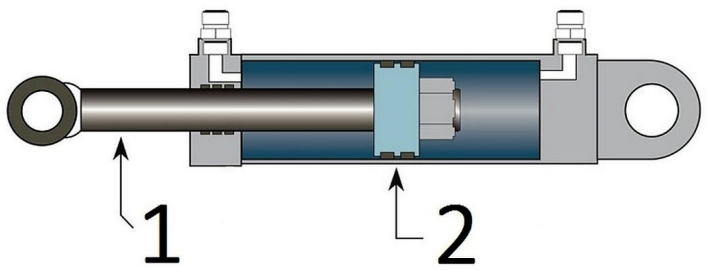

Na rysunku siłownika hydraulicznego skrętu walca tandemowego cyframi 1 i 2 oznaczono odpowiednio

Odpowiedź jest prawidłowa, bo na rysunku siłownika hydraulicznego faktycznie cyfrą 1 oznaczono tłoczysko, a cyfrą 2 – tłok. Tłoczysko to ta część, która łączy się z elementem wykonawczym (w tym przypadku zewnętrznym uchem siłownika), przenosząc siłę wywołaną działaniem ciśnienia cieczy roboczej na tłok. W praktyce tłoczysko pracuje w trudnych warunkach – jest narażone na zginanie, korozję i ścieranie, dlatego często wykonuje się je ze stali chromowanej. Z kolei tłok odpowiada za rozdzielenie przestrzeni roboczej siłownika na dwie komory – stronę tłoczenia i stronę powrotu. Pozwala to na precyzyjne sterowanie ruchem walca lub innego elementu maszynowego. Moim zdaniem, rozpoznawanie tych elementów na rysunkach technicznych to absolutna podstawa w hydraulice siłowej. Spotyka się to w praktyce zarówno w maszynach budowlanych, jak i rolniczych, gdzie siłowniki wykonują ciężką pracę np. przy skręcie osi, podnoszeniu ładunków czy sterowaniu narzędziami. Warto pamiętać, że zgodnie z normami ISO i praktyką branżową, oznaczenia tłoka i tłoczyska są uniwersalne. To pozwala uniknąć pomyłek podczas montażu, serwisu i doboru uszczelnień. Swoją drogą, każdemu polecam – zanim zacznie się jakąkolwiek pracę przy układach hydraulicznych – dobrze obejrzeć przekroje siłowników i zrozumieć, jak rozchodzi się w nich siła i jak te elementy ze sobą współpracują. Bez tego łatwo o poważne błędy.
