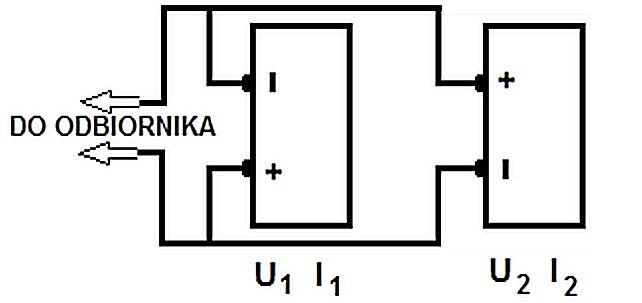

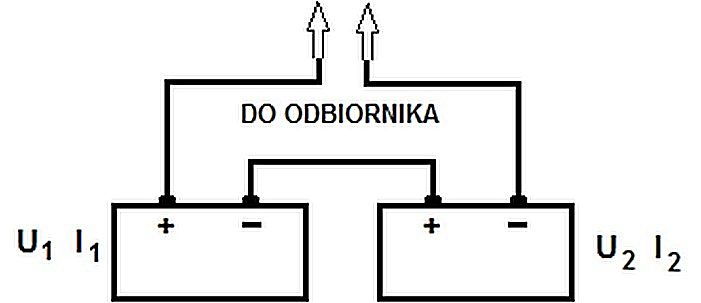

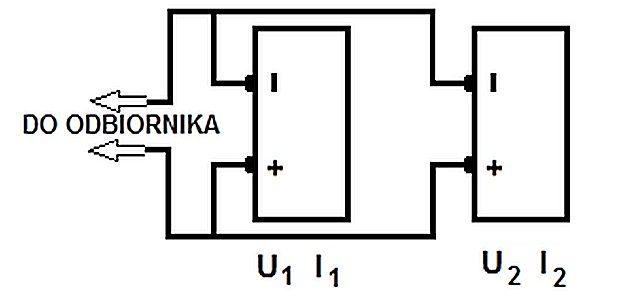

Na którym schemacie przedstawiono szeregowe połączenie akumulatorów, które umożliwia uzyskanie sumy napięć poszczególnych akumulatorów?

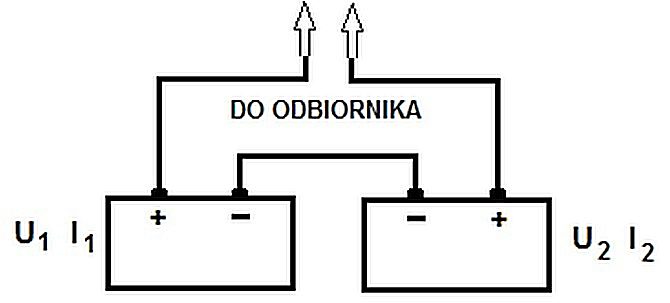

Schemat 1 idealnie pokazuje szeregowe połączenie akumulatorów. W takiej konfiguracji dodatni biegun jednego akumulatora jest połączony z ujemnym biegunem drugiego. Dzięki temu napięcia obu akumulatorów sumują się – to podstawowa zasada szeregowego łączenia, wykorzystywana praktycznie wszędzie tam, gdzie potrzebny jest wyższy poziom napięcia niż z pojedynczego źródła. Na przykład w latarkach na kilka baterii czy w instalacjach fotowoltaicznych, gdzie chcemy podnieść napięcie układu, stosuje się właśnie połączenia szeregowe. Takie rozwiązanie jest zgodne z normami branżowymi, jak chociażby PN-EN 50272 dotycząca systemów zasilania bateryjnego. Moim zdaniem, to właśnie ta metoda daje najwięcej elastyczności przy projektowaniu układów zasilania – można łatwo dobrać odpowiednią ilość akumulatorów, by osiągnąć napięcie wymagane przez odbiornik. Trzeba tylko pamiętać, żeby akumulatory miały zbliżone parametry, bo inaczej mogą się nierównomiernie rozładowywać. Sam schemat jest bardzo czytelny i dobrze oddaje praktykę warsztatową – takie połączenie często spotyka się przy rozruchu maszyn budowlanych czy w systemach awaryjnego zasilania UPS. Sumowanie napięć jest po prostu najprostszym sposobem na uzyskanie wyższego napięcia z kilku źródeł.
