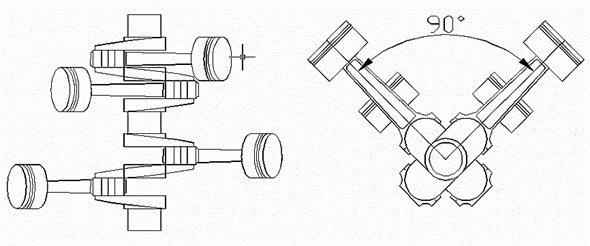

W którym silniku stosuje się przedstawione na rysunku ułożenie tłoków?

Na rysunku idealnie widać charakterystyczne ułożenie tłoków w silniku widlastym – tak zwany układ V. Tłoki są tutaj rozmieszczone pod kątem (w tym przypadku 90 stopni) względem siebie, po dwóch stronach wspólnego wału korbowego. Moim zdaniem ten układ jest bardzo dobrze rozpoznawalny, bo wyróżnia się nie tylko kompaktową budową, ale też zapewnia dobrą równowagę pracy silnika. Silniki widlaste, zwłaszcza V6 i V8, szeroko wykorzystywane są w motoryzacji, przede wszystkim w samochodach osobowych klasy wyższej, sportowych, a także w ciężarówkach i pojazdach użytkowych. Praktycznie patrząc, taki układ pozwala obniżyć wysokość silnika, przez co łatwiej go zamontować w pojeździe o niższej masce. Do tego taka konstrukcja, zgodnie z dobrymi praktykami branżowymi, daje możliwość osiągnięcia większej pojemności skokowej bez znaczącego wydłużania bloku silnika, co jest kluczowe choćby w pojazdach sportowych. Warto dodać, że silniki widlaste często charakteryzują się bardziej „miękką” pracą i specyficznym dźwiękiem, co wielu mechaników i pasjonatów motoryzacji uważa wręcz za zaletę samą w sobie. Według mnie, znajomość różnych układów tłoków to absolutna podstawa – przydaje się nie tylko na lekcjach, ale też w praktyce warsztatowej i w codziennej pracy mechanika czy konstruktora.
