Na której ilustracji przedstawione jest umocnienie skarpy gabionami?

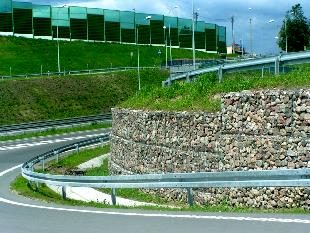

Gabiony to bardzo charakterystyczna metoda zabezpieczania skarp, zwłaszcza tam, gdzie potrzeba połączyć trwałość, odporność na erozję i walory estetyczne. Na ilustracji 4 wyraźnie widać ścianę oporową wykonaną właśnie z gabionów, czyli stalowych koszy wypełnionych kamieniem. To rozwiązanie jest często wykorzystywane przy budowie dróg, obiektów inżynierskich oraz w hydrotechnice. Gabiony świetnie sprawdzają się przy zabezpieczaniu wysokich nasypów, skarp przy mostach, skrzyżowaniach czy zakrętach, bo są odporne na uszkodzenia mechaniczne i nie ulegają łatwo wypłukaniu przez wodę. Co ciekawe, poprawiają mikroklimat wokół inwestycji i mogą być wykorzystywane nawet w miejscach o dużych różnicach temperatur. Gdyby porównać je z innymi metodami, to ich montaż jest prostszy i często tańszy niż budowa tradycyjnych murów oporowych z betonu. Z mojego doświadczenia wynika, że dobrze zaprojektowane gabiony potrafią wytrzymać lata bez większych nakładów na konserwację. Na wielu budowach widziałem, jak inwestorzy wybierają je, bo są ekologiczne, łatwo wpasowują się w otoczenie, a nawet umożliwiają naturalną wegetację roślin. Norma PN-EN 1997-1 jasno wskazuje, że gabiony są pełnoprawnym elementem zabezpieczeń skarp i nasypów, spełniając wszelkie wymagania wytrzymałościowe i przeciwerozyjne. Warto znać tę technologię, bo jej popularność w Polsce stale rośnie.
