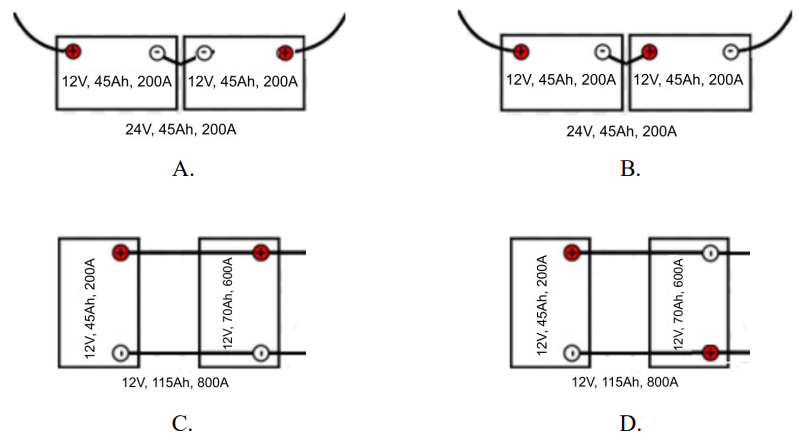

Na którym rysunku przedstawiono prawidłowe połączenie szeregowe akumulatorów?

Połączenie szeregowe akumulatorów jest kluczowym aspektem w projektowaniu systemów zasilania, szczególnie w aplikacjach wymagających wyższego napięcia. W przypadku przedstawionym na rysunku B, dwa akumulatory 12V o pojemności 45Ah są połączone w sposób, który umożliwia sumowanie ich napięcia, co prowadzi do uzyskania łącznego napięcia 24V, zachowując przy tym pojemność 45Ah. Takie połączenie szeregowe jest szeroko stosowane w różnych dziedzinach, od systemów solarnych po zasilanie pojazdów elektrycznych. Zastosowanie akumulatorów w połączeniu szeregowym pozwala na osiągnięcie wymaganych parametrów zasilania, co jest zgodne z praktykami inżynieryjnymi uznawanymi w branży. Zrozumienie zasad łączenia akumulatorów jest niezbędne dla zapewnienia efektywności i bezpieczeństwa całego systemu, co podkreślają normy IEC dotyczące systemów energetycznych. Warto również zwrócić uwagę na to, że podczas łączenia akumulatorów w szereg należy stosować akumulatory o identycznych parametrach, aby uniknąć problemów z nierównomiernym ładowaniem i cyklem życia.
