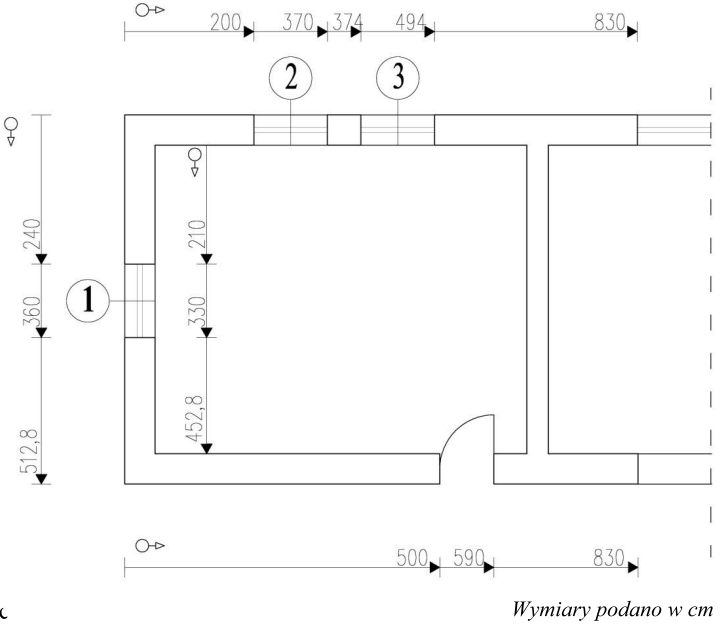

Na podstawie przedstawionego rysunku inwentaryzacyjnego wskaż szerokość okna oznaczonego cyfrą 1.

Wybierając odpowiedź 120 cm, wykazałeś się umiejętnością czytania dokumentacji technicznej oraz prawidłowej interpretacji rysunków inwentaryzacyjnych. Okno oznaczone cyfrą 1 znajduje się na lewej ścianie budynku o całkowitej długości 512,8 cm. Analizując wymiary podane na rysunku, okno usytuowane jest pomiędzy punktami 240 cm a 360 cm. Szerokość okna obliczamy zatem jako różnicę tych wartości: $$360 - 240 = 120 \text{ cm}$$ Wynik możemy zweryfikować analizując wymiary wewnętrzne ściany: 210 cm, 330 cm oraz 452,8 cm. Różnica między wartościami 330 cm a 210 cm również daje szerokość okna: $$330 - 210 = 120 \text{ cm}$$ Co potwierdza prawidłowość naszych obliczeń. Dodatkowo, porównując wymiary zewnętrzne i wewnętrzne (np. 240 − 210 = 30 cm), możemy odczytać grubość ściany wynoszącą 30 cm. Wymiar 120 cm to jedna z popularnych szerokości okien stosowanych w budownictwie mieszkaniowym. Umiejętność prawidłowego odczytywania wymiarów z dokumentacji projektowej jest niezbędna w pracy technika budowlanego — pozwala na precyzyjne zamówienie stolarki okiennej oraz uniknięcie kosztownych pomyłek na etapie realizacji inwestycji. Rysunki inwentaryzacyjne zawierają wszystkie kluczowe informacje potrzebne do określenia gabarytów otworów okiennych i drzwiowych.
