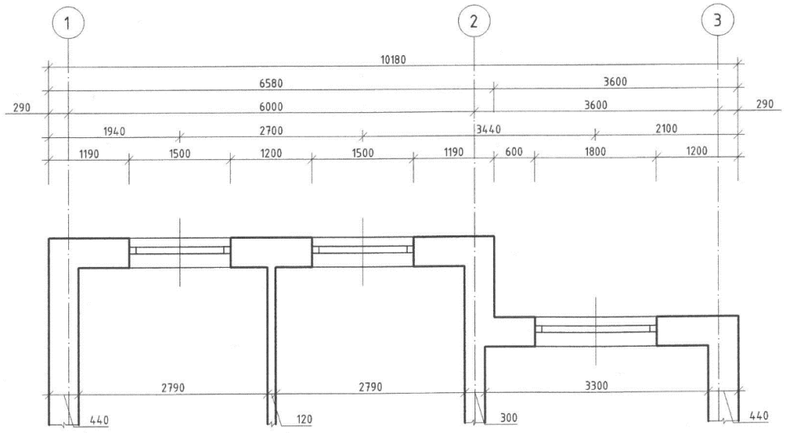

Na podstawie przedstawionego fragmentu rzutu kondygnacji określ, ile wynoszą rozstawy ścian nośnych w osiach modularnych.

Poprawna odpowiedź to 6,00 m i 3,60 m, co jasno wynika z analizy fragmentu rzutu kondygnacji. Rozstawy ścian nośnych są kluczowym elementem w projektowaniu budynków, ponieważ wpływają na ich stabilność i bezpieczeństwo. W praktyce architektonicznej, rozstawy te muszą być zgodne z odpowiednimi normami budowlanymi oraz standardami inżynieryjnymi, które określają minimalne i maksymalne odległości między ścianami nośnymi. Wspomniane wartości są wyraźnie zaznaczone na rysunku i odpowiadają praktycznym wymaganiom przy projektowaniu konstrukcji. Wartości te mogą być również odniesieniem do wymagań dotyczących obciążeń, takich jak obciążenia pionowe i poziome, co jest niezbędne przy ocenie nośności budynku. Umiejętność analizy rysunków konstrukcyjnych oraz zrozumienie rozstawów ścian nośnych jest niezbędna dla każdego inżyniera budowlanego, a także dla architektów, którzy muszą współpracować z inżynierami w celu stworzenia bezpiecznych i funkcjonalnych budynków.
