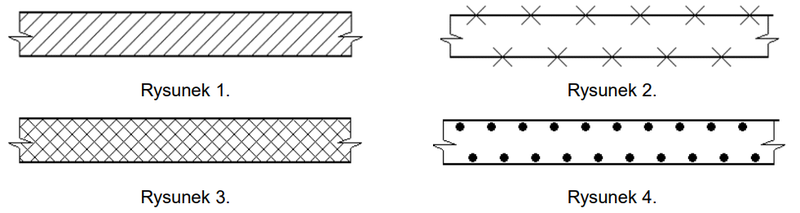

Na którym rysunku przedstawiono oznaczenie graficzne istniejącej ściany przeznaczonej do wyburzenia?

Odpowiedź wskazująca na rysunek 2 jest prawidłowa, ponieważ zgodnie z ogólnie przyjętymi standardami w dokumentacji budowlanej, istniejąca ściana przeznaczona do wyburzenia jest oznaczana za pomocą podwójnych przerywanych linii z krzyżykami pomiędzy nimi. Ten symbol jest powszechnie stosowany w projektach architektonicznych i konstrukcyjnych, co ma na celu jednoznaczne zidentyfikowanie elementów, które mają być usunięte, co jest kluczowe dla przejrzystości oraz efektywności procesu budowlanego. Znajomość tych symboli jest niezbędna dla architektów, inżynierów budowlanych oraz wykonawców, aby uniknąć nieporozumień podczas realizacji projektu. Zastosowanie takich oznaczeń poprawia komunikację pomiędzy członkami zespołu projektowego oraz między projektantami a wykonawcami, co w konsekwencji wpływa na bezpieczeństwo i terminowość prac budowlanych. Dlatego warto zapoznać się z typowymi oznaczeniami, aby skutecznie uczestniczyć w procesie planowania i realizacji projektów budowlanych.
