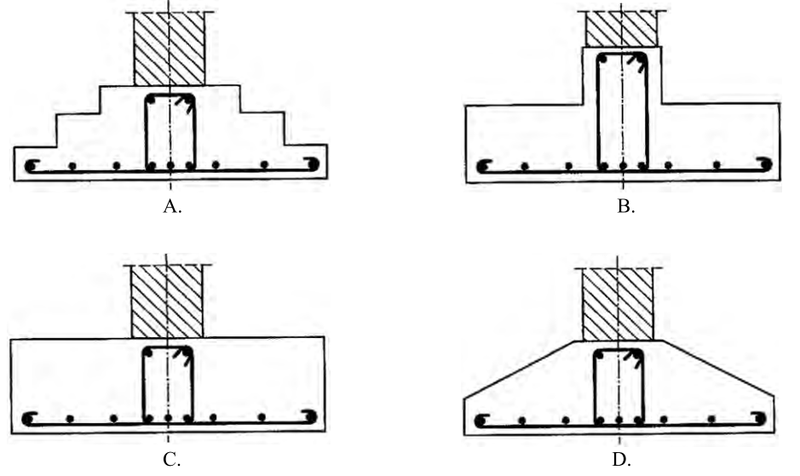

Na którym rysunku przedstawiono żelbetową ławę o przekroju trapezowym?

Odpowiedź D jest poprawna, ponieważ przedstawia żelbetową ławę o przekroju trapezowym, której charakterystyczną cechą jest to, że szerokość u podstawy jest większa niż u góry. W budownictwie, żelbetowe ławy służą jako fundamenty, które muszą przenosić obciążenia budynku na grunt. W przypadku ław trapezowych, ich projektowanie jest często stosowane w miejscach, gdzie podłoże ma zróżnicowane właściwości nośne. Takie konstrukcje zapewniają lepszą stabilność, rozszerzając szerokość fundamentu, co zmniejsza osiadanie i poprawia rozkład obciążeń. Dodatkowo, w praktyce inżynieryjnej, żelbetowe ławy trapezowe są zgodne z normami PN-EN 1992, które określają zasady projektowania konstrukcji żelbetowych, w tym wymagania dotyczące wytrzymałości i stabilności. Zastosowanie tych norm i uwzględnienie praktycznych aspektów projektowania przyczynia się do dłuższej trwałości i bezpieczeństwa budynków.
