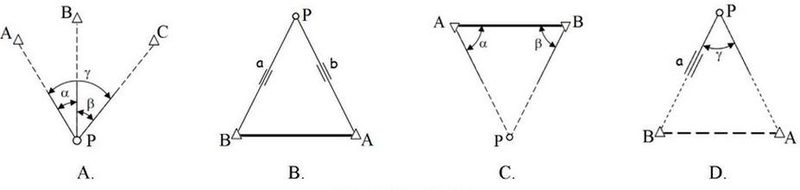

Który z rysunków przedstawia określenie współrzędnych punktu wcinanego za pomocą kątowego wcięcia w przód?

Rysunek C jest poprawnym przedstawieniem współrzędnych punktu wcinanego za pomocą kątowego wcięcia w przód. Na ilustracji widoczne są dwie linie, które przecinają się pod kątami α i β, co jest kluczowe dla wyznaczenia lokalizacji punktu P w przestrzeni. W praktyce, takie podejście jest szeroko stosowane w geometrii inżynieryjnej oraz projektowaniu CAD, gdzie precyzyjne określenie współrzędnych jest niezbędne do wykonania dalszych obliczeń i tworzenia modeli. Użycie kątowego wcięcia w przód pozwala na określenie położenia punktu w sposób jednoznaczny, co jest zgodne z najlepszymi praktykami w dziedzinie inżynierii i architektury. Zastosowanie tego typu metodologii wspiera nie tylko dokładność, ale także efektywność pracy projektowej, umożliwiając łatwe rozwiązywanie problemów związanych z przestrzenią i lokalizacją obiektów. Zrozumienie i umiejętność praktycznego zastosowania kątowego wcięcia w przód stanowi istotny element wiedzy inżynierskiej, szczególnie w kontekście projektowania systemów mechanicznych oraz struktur budowlanych.
