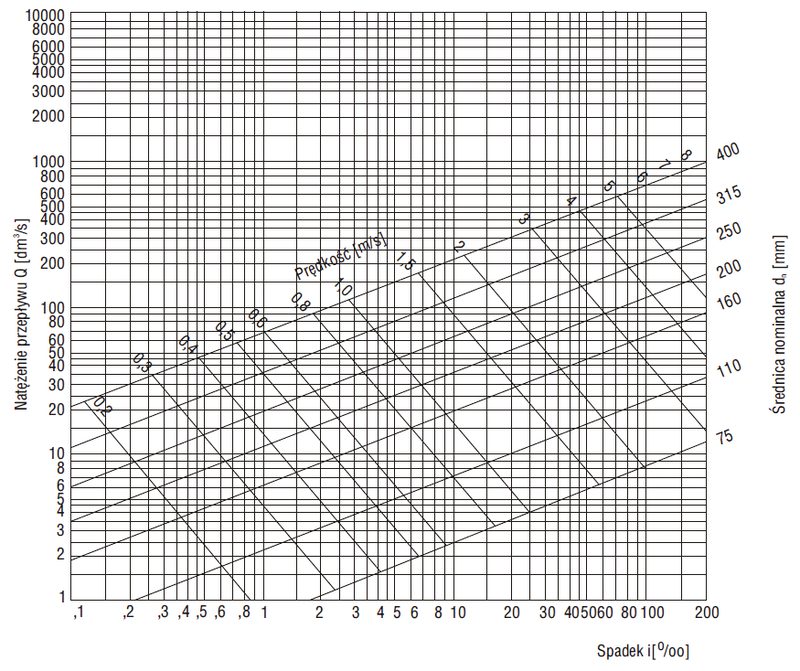

Korzystając z nomogramu, określ średnicę rurociągu położonego ze spadkiem 6%, dla którego prędkość przepływu wynosi 4 ms⁻¹, a natężenie przepływu 300 dm³s⁻¹.

W tym przypadku odpowiedź 315 mm jest jak najbardziej uzasadniona, bo dokładnie taka średnica wynika z odczytu na nomogramie przy tych parametrach. Dla spadku 6% (czyli 60‰), natężenia przepływu 300 dm³/s i prędkości 4 m/s linie przecinają się właśnie w okolicach wartości 315 mm na osi średnic. To pokazuje, jak ważne jest korzystanie z nomogramu w pracy inżyniera sanitarnego czy instalatora – pozwala on szybko i bez żmudnych obliczeń dobrać odpowiedni rurociąg, z zachowaniem optymalnych parametrów pracy. W praktyce, średnice dobiera się zawsze z katalogu producenta, opierając się o nomogramy lub specjalistyczne tabele. Trzeba pamiętać, że za mała średnica przy dużym przepływie skutkuje nadmiernymi prędkościami, ryzykiem kawitacji i hałasem, a zbyt duża to niepotrzebny koszt inwestycyjny. Moim zdaniem umiejętność czytania takich wykresów to absolutna podstawa w branży wod-kan. Warto też zwrócić uwagę, że według PN-EN 12056 czy wytycznych instalacyjnych prędkości przepływu w rurociągach ciśnieniowych nie powinny przekraczać 4–5 m/s, żeby nie dochodziło do erozji ścianek rury i zjawisk niepożądanych. Praca z nomogramem uczy też precyzji i zdrowego rozsądku, czego moim zdaniem nie zastąpią żadne kalkulatory online.
