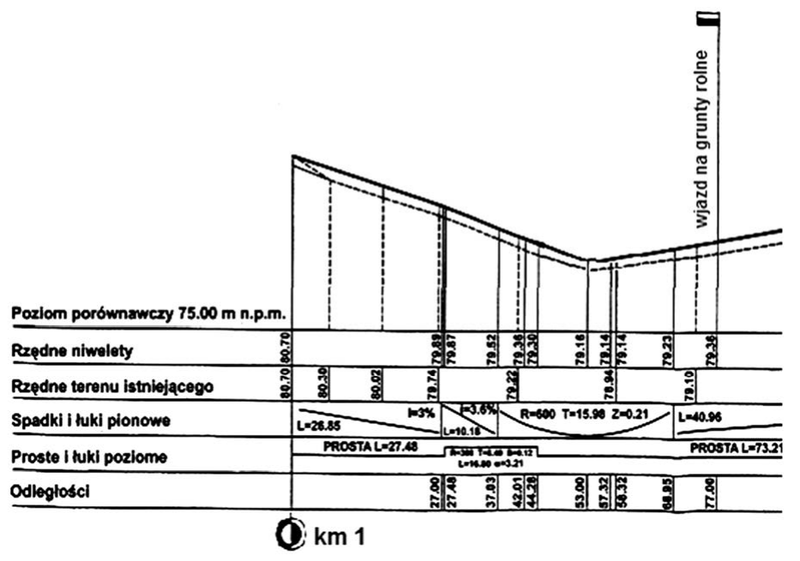

Na rysunku przedstawiono fragment profilu podłużnego drogi dojazdowej. W jakiej odległości od punktu kilometrowego usytuowany jest wjazd na grunty rolne?

Odpowiedź 77,00 m jest prawidłowa, bo właśnie w tej odległości od punktu kilometrowego umieszczono wjazd na grunty rolne – na profilu podłużnym drogi wyraźnie widać oznaczenie tej lokalizacji. W praktyce, prawidłowe rozczytywanie takich rysunków jest niezwykle ważne, bo pozwala nie tylko na poprawne wytyczenie poszczególnych elementów drogi, ale i na późniejsze wykonywanie robót ziemnych czy przygotowanie dokumentacji powykonawczej. W branży drogowej często spotykamy się z koniecznością lokalizowania różnych obiektów względem osi drogi i tu właśnie takie profile podłużne są podstawowym narzędziem pracy. Z mojego doświadczenia wynika, że bardzo wielu uczniów czy nawet młodych inżynierów ma problem z szybkim odczytem tych danych, a przecież projektanci posługują się tu precyzyjnymi oznaczeniami – numerami kilometrów, metrami od początku odcinka czy też oznaczeniami szczególnych miejsc, jak zjazdy czy przepusty. Standardy, takie jak Rozporządzenie w sprawie warunków technicznych, jakim powinny odpowiadać drogi publiczne i ich usytuowanie, wymagają, by wszelkie punkty charakterystyczne (np. wjazdy, skrzyżowania) były jasno oznaczone na profilu podłużnym. Umiejętność szybkiego odczytu tych danych to, moim zdaniem, podstawa w pracy każdego technika drogownictwa. W codziennej praktyce projektowej bardzo często trzeba podawać lokalizacje w formacie „od początku odcinka” – stąd tak ważne jest, by nie pomylić się nawet o kilka metrów, bo to wpływa potem na cały przebieg inwestycji. Warto też pamiętać, że każdy taki rysunek jest częścią szerszej dokumentacji projektowej, na której opierają się zarówno wykonawcy, jak i nadzór inwestorski.
