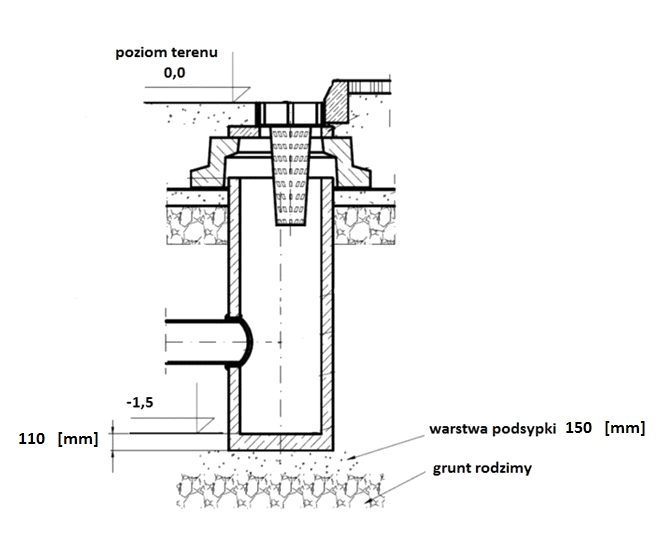

Pod monolityczną studzienką betonową przedstawioną na rysunku należy wykonać wykop o głębokości

Dobrze, że wybrałeś 1,76 m jako głębokość wykopu pod monolityczną studzienkę betonową. To wynika bezpośrednio z rysunku i podstawowych zasad budownictwa infrastrukturalnego. Poziom posadowienia studzienki wynosi -1,5 m od poziomu terenu, ale kluczowym elementem jest dodatkowa warstwa podsypki piaskowej o grubości 150 mm, która musi być wykonana pod dnem studni. Ta podsypka pełni bardzo ważną funkcję – pozwala na równomierne rozłożenie obciążeń i zapobiega osiadaniu studzienki w gruncie rodzimym, co szczególnie w praktyce ma ogromne znaczenie dla trwałości całej konstrukcji. W sumie daje nam to 1,5 m + 0,15 m = 1,65 m, ale trzeba jeszcze doliczyć grubość dna samej studzienki, która wynosi 110 mm, czyli 0,11 m. Tak więc całkowita głębokość wykopu to 1,5 m + 0,15 m + 0,11 m = 1,76 m. W praktycznych realizacjach, jeśli pominie się którąś z tych wartości, może to prowadzić do poważnych problemów, jak np. nierównomierne osiadanie czy uszkodzenia studzienki. Moim zdaniem, warto za każdym razem dokładnie sprawdzać wszystkie warstwy konstrukcyjne na rysunkach, bo właśnie takie drobiazgi decydują o jakości i bezpieczeństwie całej instalacji. To typowy przykład na to, że w budownictwie liczy się nie tylko sam wymiar elementu, ale też każda warstwa pod nim – podsypka, podkład, grunt – wszystko ma znaczenie. Obowiązujące normy i dobre praktyki nakazują zawsze uwzględniać pełną grubość wszystkich warstw konstrukcyjnych pod prefabrykatami betonowymi.
