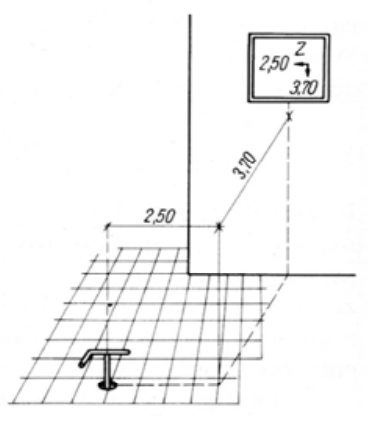

Oznaczenie przedstawione na rysunku informuje o usytuowaniu w terenie

Oznaczenie przedstawione na rysunku to klasyczny przykład tabliczki informacyjnej dotyczącej usytuowania zasuwy podziemnej. Takie tabliczki są niesamowicie istotne, bo pozwalają sprawnie i szybko zlokalizować zasuwy wodociągowe lub gazowe, które na co dzień są ukryte pod nawierzchnią terenu. W praktyce, na tabliczce widzimy opis literowy (tutaj litera 'Z', która w branży wodociągowej oznacza właśnie zasuwę), oraz podane w metrach odległości od charakterystycznych punktów (np. krawędzi budynku, ogrodzenia czy innego trwałego elementu zagospodarowania terenu). W wielu przypadkach to właśnie dzięki takim oznaczeniom ekipy serwisowe są w stanie w kilka minut dostać się do armatury sieciowej, gdy liczy się czas – na przykład podczas awarii wodociągu czy konieczności odcięcia dopływu wody. Moim zdaniem, warto znać ten sposób oznaczania, bo to nie tylko teoria, ale realna praktyka terenowa. Według PN-EN ISO 14713 oraz tzw. instrukcji branżowych, tego typu tabliczki są obowiązkowe i powinny być utrzymywane w dobrym stanie. Często widuje się je na osiedlach, chodnikach, czasem na elewacjach budynków. Odpowiednie odczytanie tabliczki pozwala uniknąć niepotrzebnych wykopów i strat czasu – to prosta, ale genialna metoda lokalizowania elementów infrastruktury podziemnej. Można powiedzieć, że znajomość tych oznaczeń to podstawa dla każdego technika czy inżyniera zajmującego się sieciami wodociągowymi lub gazowymi.
