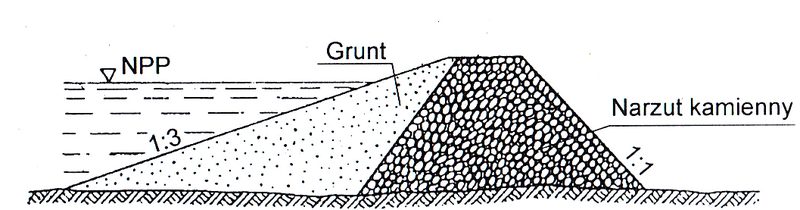

Na rysunku przedstawiono przekrój poprzeczny

To, co widzisz na rysunku, bez dwóch zdań przedstawia przekrój poprzeczny zapory ziemnej. Tego typu konstrukcje są wznoszone głównie z gruntu (najczęściej glina, piasek, żwir), często mają narzut kamienny po stronie odwodnej, żeby zabezpieczyć przed erozją czy falowaniem wody. W praktyce inżynieryjnej, szczególnie według wytycznych takich jak Rozporządzenie Ministra Środowiska oraz normy PN-EN 1997-1 dotyczące geotechniki, zapory ziemne są projektowane właśnie w taki sposób – z wyraźnie zaznaczonymi skarpami (o określonych nachyleniach, np. 1:3 i 1:1), warstwami konstrukcyjnymi oraz zabezpieczeniem narzutowym. Moim zdaniem, najbardziej charakterystyczny jest tutaj rozkład materiałów: po jednej stronie grunt, a po drugiej narzut kamienny – tego zwykle nie znajdziesz w wałach czy jazach. W praktyce takie zapory wykorzystuje się do piętrzenia wód w zbiornikach retencyjnych, hydroelektrowniach czy nawet w zabezpieczeniach przeciwpowodziowych o dużej skali. Warto też zwrócić uwagę na oznaczenie NPP (Najwyższy Poziom Piętrzenia), które jest typowe właśnie dla zapór ziemnych, bo pozwala określić granicę bezpieczeństwa w eksploatacji. Dobrze znać takie detale, bo w branży wodno-melioracyjnej czy hydrotechnicznej ten przekrój pojawia się praktycznie na co drugim projekcie!
