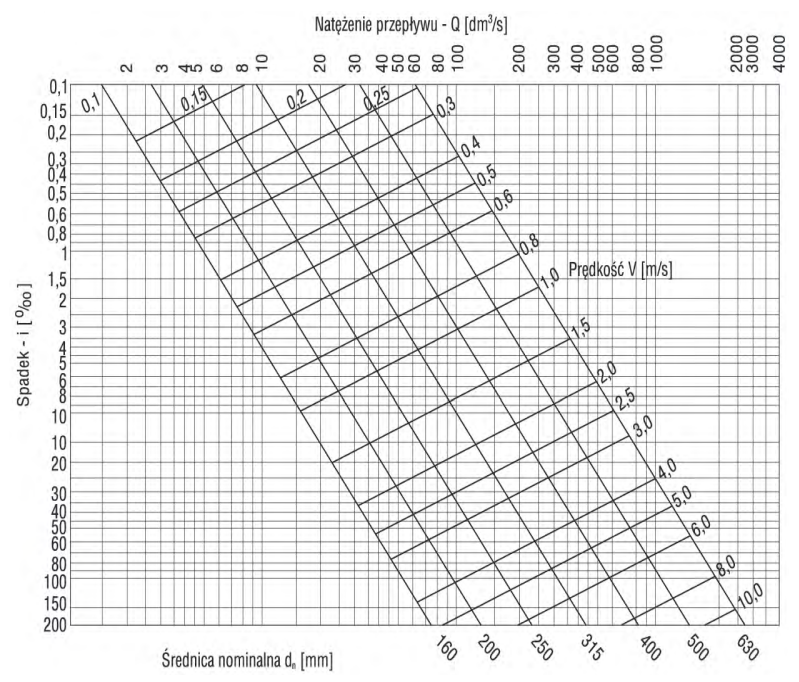

Korzystając z nomogramu, określ najmniejszą średnicę rur kanalizacyjnych z PVC ułożonych ze spadkiem 2,5%, umożliwiających przepływ ścieków z prędkością 3,0 m/s.

Świetnie, wskazałeś średnicę 400 mm – to faktycznie poprawna odpowiedź przy tych parametrach. Korzystając z nomogramu, trzeba połączyć wartości spadku 2,5% (czyli 25‰) oraz prędkości przepływu 3,0 m/s i zobaczyć, gdzie przecinają się te linie w układzie. Z nomogramu jasno wynika, że przy takim spadku i wymaganej prędkości przepływu, minimalna średnica przewodu kanalizacyjnego z PVC musi wynosić 400 mm. Ta wartość nie jest przypadkowa – mniejsze średnice po prostu nie zapewnią wymaganej prędkości przy tak dużym spadku, a przy zbyt dużej prędkości istnieje ryzyko erozji materiału rury i hałaśliwej pracy systemu. W codziennej praktyce projektowej i wykonawczej dobór właściwej średnicy jest kluczowy, aby uniknąć awarii, szumów czy nawet zapychania się instalacji. Zgodnie z wytycznymi norm PN-EN 12056 dotyczących odprowadzania ścieków, zawsze należy sprawdzać takie rzeczy na nomogramach i nie bazować tylko na doświadczeniu czy intuicji – szczególnie gdy mamy do czynienia z nietypowymi spadkami lub wysokimi prędkościami przepływu. Moim zdaniem, znajomość obsługi takich narzędzi jak nomogram to absolutna podstawa w branży sanitarnej – pozwala uniknąć wielu kosztownych błędów i reklamacji ze strony użytkowników. Wybór średnicy 400 mm daje więc pewność, że zarówno przepływ będzie właściwy, jak i rura wytrzyma obciążenia hydrauliczne.
