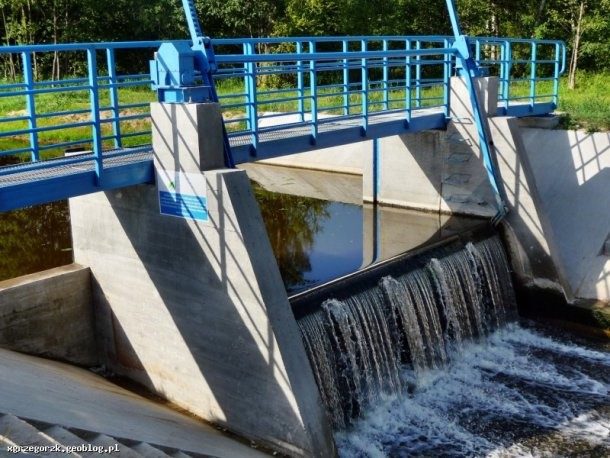

Jaki rodzaj budowli hydrotechnicznej przedstawiono na ilustracji?

To właśnie jaz został przedstawiony na tym zdjęciu. Jazy to specyficzne budowle hydrotechniczne, których głównym zadaniem jest piętrzenie wody w rzekach lub kanałach na określonym poziomie. Najczęściej spotyka się je na rzekach o niewielkim przepływie, gdzie regulacja poziomu wody jest kluczowa – na przykład dla rolnictwa, ochrony przeciwpowodziowej albo zapewnienia odpowiedniego poziomu wody dla żeglugi lub poboru wody do celów komunalnych. To, co wyróżnia jaz, to obecność prostej konstrukcji piętrzącej – czasem zamknięć ruchomych, ale na zdjęciu dokładnie widać stały próg z przepływającą przez niego wodą. W codziennej praktyce inżyniera wodnego jazy są nieodzownym elementem regulacji rzek i gospodarki wodnej, a ich właściwe zaprojektowanie zgodnie z normami, np. Rozporządzeniem Ministra Środowiska z 2006 r. w sprawie warunków technicznych, jakim powinny odpowiadać budowle hydrotechniczne, jest kluczowe dla bezpieczeństwa. Moim zdaniem warto zwrócić uwagę, że jazy nie służą ani do nawigacji (jak śluzy), ani do długoterminowego magazynowania dużych ilości wody (to domena zapór). Ich rola jest bardziej operacyjna i elastyczna – pozwalają szybko dostosować poziom piętrzenia do aktualnych potrzeb, a to w praktyce często ratuje pola uprawne czy zabezpiecza przed podtopieniami. Z mojego doświadczenia, dobrze zaprojektowany jaz potrafi nieźle ułatwić życie użytkownikom wód.
