Jaki rodzaj obudowy wykopu przedstawiono na ilustracji?

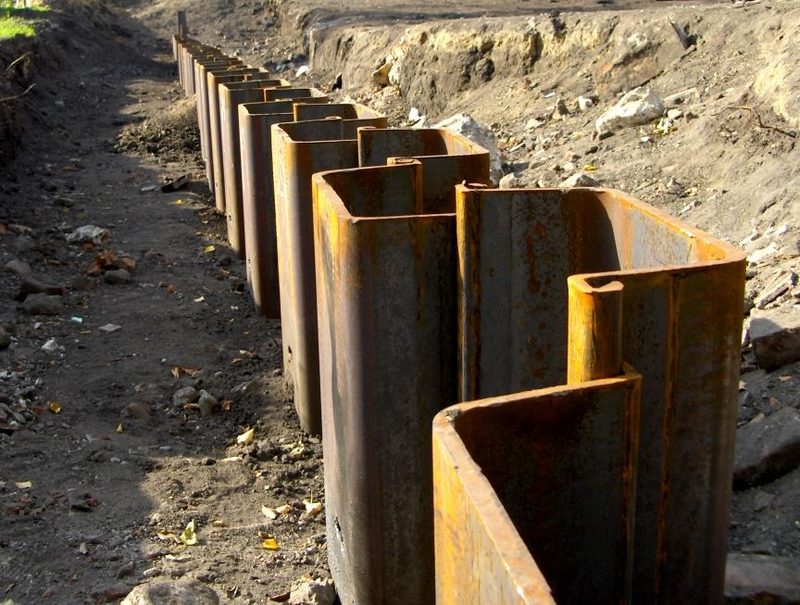

Na zdjęciu widzimy klasyczną ściankę z grodzic stalowych. To rozwiązanie jest powszechnie stosowane przy głębokich wykopach, zwłaszcza tam, gdzie wymagana jest duża szczelność i odporność na napór gruntu oraz wody gruntowej. Grodzice stalowe, często znane też jako larseny, wbijane są w grunt przy użyciu specjalistycznych kafarów lub wibracyjnych wciskarek. W praktyce bardzo często spotyka się je na budowach infrastrukturalnych – np. przy realizacji ścian oporowych, zabezpieczaniu wykopów pod tunele, stacji metra czy fundamenty mostów. Moim zdaniem największą zaletą tego rozwiązania jest możliwość szybkiego montażu oraz demontażu – grodzice stalowe można wykorzystać ponownie na innych budowach, co jest zgodne z zasadami zrównoważonego budownictwa. Dodatkowo, ich kształt zapewnia dobrą szczelność na stykach, co jest krytyczne np. w przypadku wykopów prowadzonych w pobliżu rzek czy innych zbiorników wodnych. Według norm PN-EN 1997-1 oraz dobrych praktyk budowlanych, właśnie stalowe grodzice są rekomendowane w miejscach, gdzie standardowe obudowy drewniane czy berlińskie nie byłyby wystarczająco wytrzymałe lub szczelne. Warto jeszcze dodać, że istnieje kilka typów grodzic stalowych i dobiera się je odpowiednio do warunków gruntowych oraz głębokości wykopu. Na pewno to rozwiązanie wymaga pewnych nakładów sprzętowych, ale daje dobre bezpieczeństwo pracy i ochronę przed osuwaniem się gruntu.
