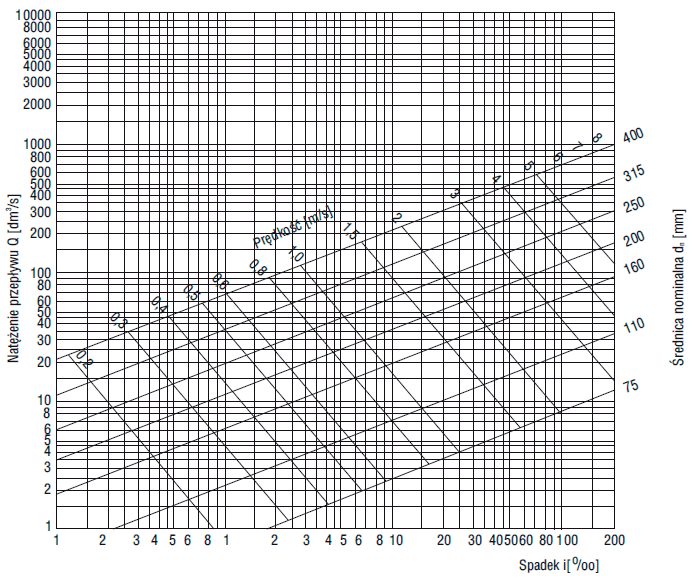

Korzystając z nomogramu, wyznacz najmniejszą średnicę rur ciśnieniowych z PVC ułożonych ze spadkiem 2% umożliwiających przepływ ścieków w ilości 90 dm³/s

Prawidłowo wskazana średnica 250 mm dla rur PVC przy spadku 2% i przepływie 90 dm³/s wynika bezpośrednio z odczytu nomogramu. W praktyce inżynierskiej takie narzędzia są bardzo pomocne, bo pozwalają szybko dobrać odpowiedni przekrój rurociągu do zakładanych warunków przepływu, bez konieczności czasochłonnego liczenia wzorami Colebrooka-White’a czy Manninga. Przyjęcie zbyt małej średnicy skutkowałoby przekroczeniem dopuszczalnych prędkości przepływu, co mogłoby prowadzić do wzmożonego zużycia rur, hałasu, ryzyka zapychania oraz trudności z eksploatacją. Z drugiej strony wybór zbyt dużej średnicy generuje zbędne koszty inwestycji i może powodować zbyt niskie prędkości, prowadząc do osadzania się ścieków na dnie rurociągu. Zgodnie z polskimi normami i sprawdzonymi wytycznymi branżowymi (np. PN-EN 12056 lub Rozporządzenie Ministra Infrastruktury), dla wskazanych parametrów hydraulicznych najczęściej stosuje się właśnie rury o średnicy 250 mm. Moim zdaniem zawsze warto sprawdzać wyniki odczytane z nomogramu przez szybkie przeliczenie prędkości przepływu, by mieć pewność, że mieścimy się w bezpiecznych wartościach (zwykle od 0,7 do 3 m/s dla ścieków). Takie podejście pokazuje też, że dobór hydrauliczny to nie tylko matematyka, ale też zdrowy rozsądek i doświadczenie praktyczne.
