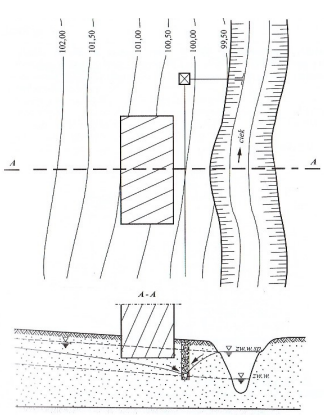

Przedstawiony na rysunku drenaż ma za zadanie przechwycenie wód

Drenaż przedstawiony na rysunku jest typowym rozwiązaniem stosowanym do przechwytywania wód infiltrujących z cieku, czyli takich, które przenikają z koryta rzeki lub innego cieku do gruntu, a następnie mogą napływać do wykopu lub fundamentów obiektu budowlanego. W praktyce inżynierskiej bardzo ważne jest zabezpieczenie wykopów przed napływem tego typu wód, bo właśnie one – jeśli nie zostaną kontrolowane – mogą powodować kłopoty z statecznością wykopów, rozmywaniem skarp czy nawet prowadzić do powolnego podmywania fundamentów. Zastosowanie drenażu w tym miejscu i w takiej konfiguracji, jak na rysunku, to przykład realizacji dobrych praktyk – zgodnych zarówno z wytycznymi normowymi, jak i zasadami sztuki budowlanej. Co ciekawe, z mojego doświadczenia na budowie wynika, że często bagatelizuje się ten problem, a to właśnie napływ wód z cieku potrafi zaskoczyć, zwłaszcza na terenach o wysokim poziomie wód gruntowych. Podstawowym zadaniem takiego drenażu jest odcięcie drogi wodzie napływającej z cieku poprzez przechwycenie jej już na etapie infiltracji w gruncie. Właśnie dlatego projektanci często umieszczają drenaż pomiędzy wykopem a ciekiem – chroniąc tym samym inwestycję przed niekontrolowanym napływem wody. To rozwiązanie jest szeroko wykorzystywane np. przy budowie mostów, przepustów czy innych obiektów inżynierskich zlokalizowanych blisko cieków wodnych.
