Na której ilustracji przedstawiono przyrząd stosowany do rejestrowania w sposób ciągły zmian stanu wody w korycie cieku?

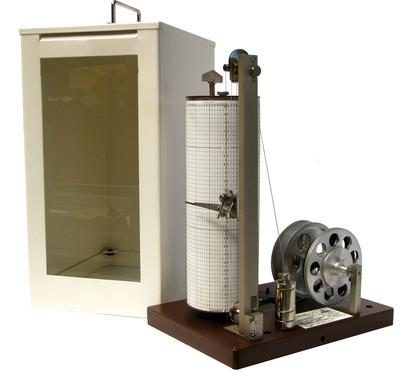

Na ilustracji I pokazano urządzenie zwane limnigrafem – to specjalistyczny przyrząd stosowany do automatycznego i ciągłego rejestrowania zmian poziomu wody w rzekach czy innych ciekach wodnych. Limnigraf działa w oparciu o pływak i system przekładni, który przekształca ruch pionowy wody na zapis na papierowym wykresie, zwykle na bębnie obracającym się w ustalonym czasie (najczęściej dobowym lub tygodniowym). Taki zapis jest nieoceniony w hydrologii, bo pozwala obserwować nie tylko pojedyncze pomiary, ale cały przebieg zmian – na przykład reakcje cieku na opady czy gwałtowne roztopy. W praktyce z danych limnigrafu korzysta się przy prognozowaniu powodzi, badaniu reżimu rzek, ocenie ryzyka inwestycyjnego czy nawet przy projektowaniu mostów i budowli hydrotechnicznych. Moim zdaniem, to narzędzie do dziś jest podstawą w codziennej pracy wielu hydrotechników. Co ciekawe, zgodnie z wytycznymi IMGW i międzynarodowymi standardami pomiarów hydrologicznych, rekomenduje się korzystanie właśnie z rejestratorów zapewniających ciągłość danych, bo tylko taki sposób pozwala wyłapać krótkotrwałe, często kluczowe zjawiska w dynamice wód. W porównaniu do innych rozwiązań, limnigrafy są trwałe, stosunkowo bezawaryjne i nie wymagają bardzo częstych interwencji obsługi. W dobie postępu elektroniki tradycyjne bębnowe modele coraz częściej zastępowane są przez rejestratory elektroniczne, ale zasada pozostaje ta sama – istotna jest ciągłość i automatyzacja pomiaru.
