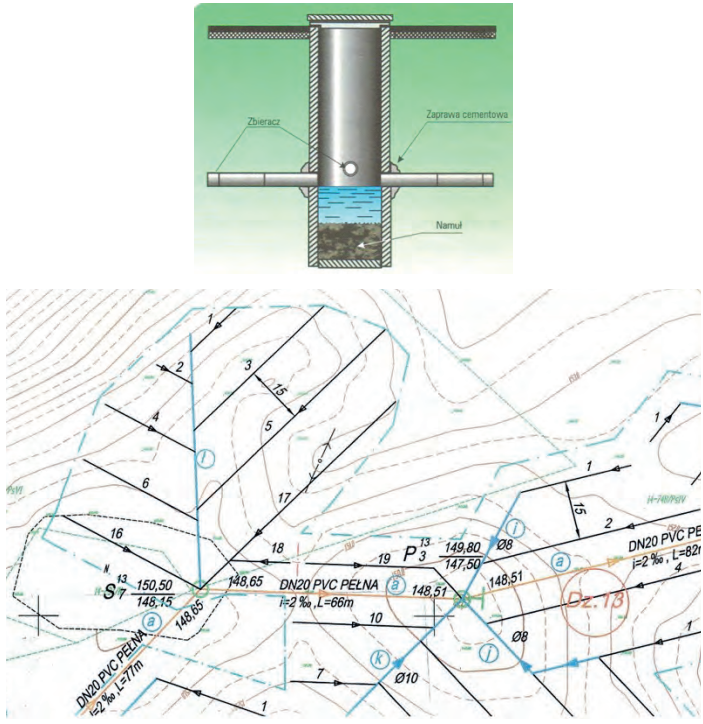

Ile urządzeń, takich jak przedstawione na ilustracji, będzie wykonanych w zaprojektowanym systemie drenarskim?

Odpowiedź wskazująca na 2 urządzenia tego typu jest jak najbardziej trafna. Na zamieszczonym fragmencie projektu systemu drenarskiego widoczne są dwa charakterystyczne symbole odpowiadające studzienkom zbiorczym (czyli właśnie takim urządzeniom, jak pokazana na ilustracji). Umieszcza się je w miejscach połączenia kilku ciągów drenarskich lub na końcach linii drenarskiej, gdzie zbierają wodę z drenów i umożliwiają jej dalsze odprowadzenie. Moim zdaniem obecność dwóch takich studzienek wynika nie tylko z układu terenu, ale też z dbałości o sprawność i niezawodność całego systemu — w razie zamulenia jednej z nich woda może być odprowadzana przez drugą, co ogranicza ryzyko awarii. Z praktyki wynika, że takie rozmieszczenie zapewnia łatwy dostęp do kontroli i czyszczenia instalacji, co jest zgodne z branżowymi wytycznymi dotyczącymi eksploatacji systemów odwodnieniowych, np. PN-EN 752. Dodatkowo, poprawne rozmieszczenie studzienek umożliwia systematyczną konserwację i minimalizuje ryzyko zatorów. Często spotykaną praktyką jest też lokalizowanie studzienek w punktach załamań lub zmian kierunku trasy drenów, co znacząco wpływa na trwałość i efektywność całego układu. Warto dodać, że brak tych urządzeń lub ich niewystarczająca ilość prowadzi do trudności eksploatacyjnych i szybkiego zamulenia drenów. W tym projekcie liczba dwóch studzienek jest optymalna dla przedstawionego układu.
