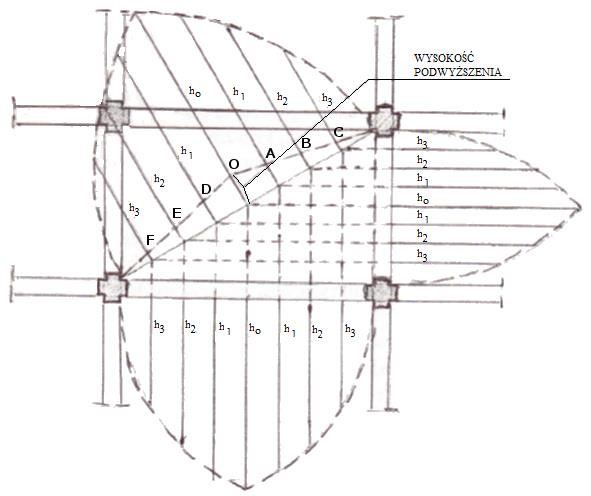

Na rysunku przedstawiono sposób wykreślenia krzywej-przekątnej sklepienia

Na tym schemacie widoczny jest sposób wykreślania krzywej-przekątnej sklepienia krzyżowego, co jest podstawową umiejętnością w projektowaniu sklepień w architekturze tradycyjnej. Sklepienie krzyżowe powstaje w wyniku przecięcia dwóch sklepień kolebkowych pod kątem prostym, a linie przekątnych, czyli tzw. żebro diagonalne, mają tu kluczowe znaczenie dla rozkładu sił w konstrukcji. Wyznaczenie krzywej przekątnej musi być wykonane bardzo precyzyjnie, bo decyduje o równomierności obciążeń i ostatecznym kształcie sklepienia. W praktyce, zwłaszcza przy rekonstrukcjach historycznych obiektów, takie rysunki są często podstawą do wykonania szalunków i montażu żeber. Moim zdaniem każda osoba pracująca w budownictwie powinna umieć rozpoznawać i właściwie rysować ten typ sklepienia, bo pojawia się on nie tylko w kościołach gotyckich, ale też w wielu zabytkowych halach czy piwnicach. Co ciekawe, ta technika pozwala też na tworzenie bardziej złożonych układów sklepień, gdzie poprawne rozrysowanie przekątnych ma wpływ na estetykę i trwałość konstrukcji. Zaznaczenie wysokości podwyższenia i kolejnych punktów przekroju przekątnej świadczy o tym, jak dokładnie trzeba podchodzić do takich detali – od tego zależy potem łatwość wykonania oraz bezpieczeństwo użytkowania budynku. Warto pamiętać, że zgodnie ze sztuką murarską, wszelkie odchylenia od teoretycznego przebiegu przekątnej mogą prowadzić do powstawania naprężeń i uszkodzeń sklepień.
