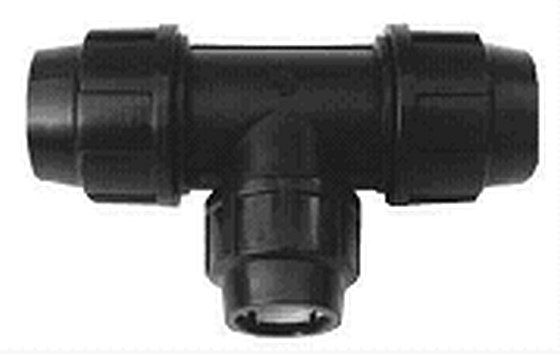

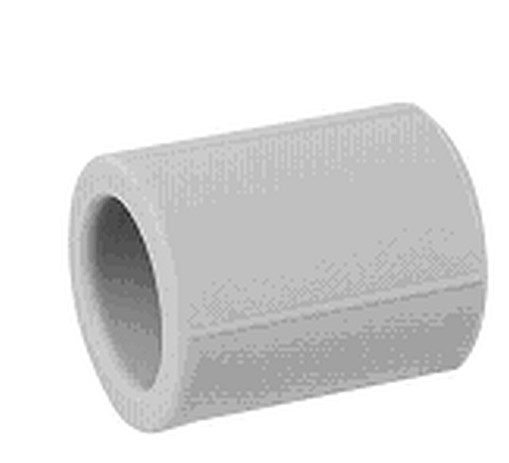

Który z rysunków przedstawia kształtkę wykorzystywaną w procesie zgrzewania elektrooporowego?

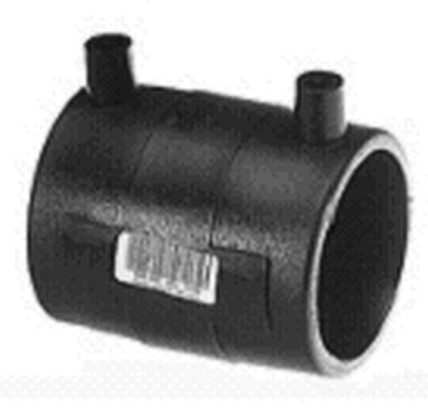

Kształtka przedstawiona na rysunku 3 to klasyczna mufka elektrooporowa, wykorzystywana właśnie w procesie zgrzewania elektrooporowego rur z tworzyw sztucznych, głównie polietylenu. Kluczową cechą tego typu kształtek są widoczne na zewnątrz dwa wystające bolce – to do nich podłącza się elektrody urządzenia zgrzewającego. W trakcie procesu przez wtopione w ścianki mufki druty oporowe przepływa prąd, ogrzewając materiał i powodując jego uplastycznienie, dzięki czemu rury i kształtka łączą się trwałym, szczelnym zgrzewem. Praktycznie rzecz biorąc, ta technologia jest standardem przy budowie nowoczesnych sieci wodociągowych i gazowych, szczególnie tam, gdzie wymagana jest duża niezawodność połączenia i odporność na wycieki. Stosowanie zgrzewania elektrooporowego zalecają wszystkie znane normy branżowe, jak np. PN-EN 12201. Warto wiedzieć, że właśnie takie mufki pozwalają na szybki i powtarzalny montaż nawet w trudnych warunkach terenowych – wystarczy zgrzewarka i odpowiednia kształtka. Moim zdaniem, w praktyce nie ma obecnie lepszej metody łączenia rur PE na terenach miejskich i przemysłowych niż dobry zgrzew elektrooporowy – to taki trochę złoty standard w tej branży.
