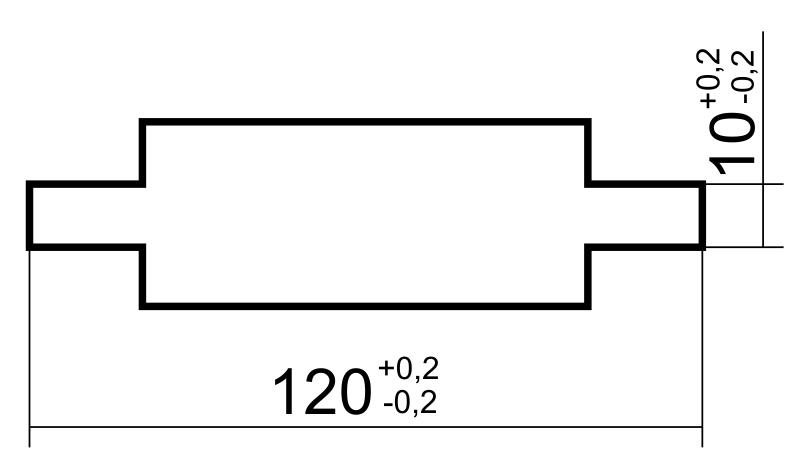

Z rysunku wynika, że dopuszczalna grubość czopa mieści się w granicach

Dobrze zauważyłeś, że dopuszczalna grubość czopa mieści się w granicach 9,8–10,2 mm. Takie przedziały tolerancji są ściśle określone w dokumentacji technicznej, bo czop to bardzo ważny detal – często od jego wymiarów zależy trwałość i bezpieczeństwo całego połączenia. Jeśli czop będzie grubszy niż 10,2 mm, może nie dać się poprawnie zamontować lub doprowadzić do nadmiernego tarcia i szybszego zużycia. Z kolei czop cieńszy niż 9,8 mm grozi luzem, co prowadzi do drgań, obciążeń udarowych czy nawet awarii węzła. W praktyce przemysłowej, np. w motoryzacji czy mechanice maszynowej, takie wymiary zawsze sprawdza się suwmiarką albo mikrometrem, bo tu liczy się dokładność – czasem nawet setne części milimetra! Moim zdaniem warto pamiętać, że przytoczone wartości wynikają nie tylko z wymagań rysunku, ale też z ogólnych norm, np. ISO czy PN dotyczących pasowania części tocznych. W codziennej pracy techników mechaników bardzo często wraca się do takich tolerancji, zwłaszcza przy remontach czy kontroli jakości. Dobrze, że zwróciłeś na to uwagę, bo dokładność i świadomość tych granic to podstawa profesjonalizmu w branży.
