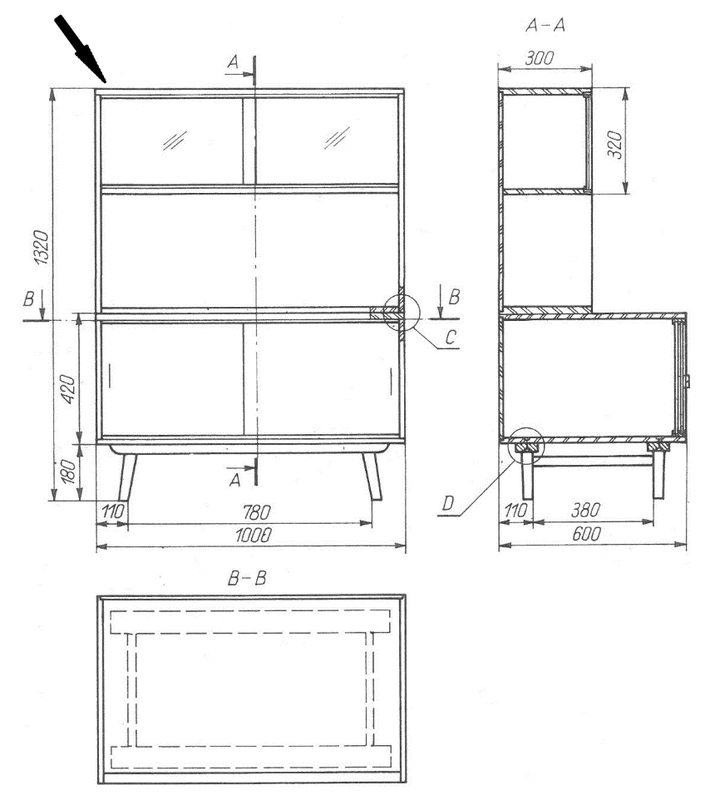

Na fragmencie dokumentacji rysunkowej mebla strzałką wskazano

Na tym rysunku mebla strzałka rzeczywiście wskazuje widok główny, czyli najważniejszy i najbardziej reprezentatywny widok konstrukcji. To on prezentuje cały mebel w pozycji, w jakiej najczęściej będzie użytkowany. W praktyce, przy projektowaniu mebli, widok główny wybiera się tak, by pokazać jak najwięcej cech charakterystycznych – front, proporcje, rozmieszczenie elementów. Właśnie ten widok, zgodnie z normami branżowymi (np. PN-EN ISO 5456-2), jest podstawą do dalszego tworzenia rysunków uzupełniających, takich jak przekroje, widoki boczne czy rzuty. Moim zdaniem, opanowanie rozróżniania widoku głównego to podstawa czytania każdej dokumentacji technicznej, bo to on najczęściej odpowiada na pytania klienta lub wykonawcy – „jak to będzie wyglądać?”. Z doświadczenia wiem, że wiele błędów przy produkcji bierze się z pomylenia widoków, więc dobra praktyka to zawsze najpierw dokładnie obejrzeć widok główny i porównać z pozostałymi rysunkami – dzięki temu łatwiej zauważyć szczegóły, które mogą umknąć podczas pracy na warsztacie czy przy zamawianiu materiałów. W projektowaniu mebli, widok główny najczęściej umieszcza się po lewej stronie rysunku, co też pomaga szybko zorientować się w układzie całej dokumentacji.
