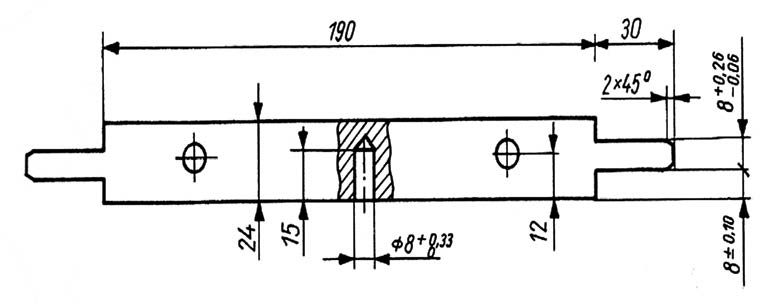

Odchyłka górna czopa o grubości 8 mm na przedstawionym rysunku wynosi

Odchyłka górna czopa o grubości 8 mm w tym rysunku to właśnie 0,26 mm. Wynika to bezpośrednio z oznaczenia wymiaru: 8 +0,26/-0,06 mm. W praktyce inżynierskiej takie oznaczanie tolerancji jest bardzo powszechne, szczególnie przy produkcji części mechanicznych, gdzie precyzja wymiarowa ma kluczowe znaczenie dla prawidłowego montażu i pracy mechanizmu. Często spotykam się z sytuacją, że ktoś skupia się jedynie na wartości podstawowej, ignorując tolerancje – a to poważny błąd, bo właśnie te setne milimetra decydują, czy detal przejdzie kontrolę jakości. Warto pamiętać, że zgodnie z normami ISO system tolerancji i pasowań dokładnie określa zarówno odchyłkę górną, jak i dolną. Stosowanie tolerancji pozwala na uzyskanie odpowiedniego luzu lub pasowania, co wpływa bezpośrednio na trwałość i niezawodność maszyny. Samo 0,26 mm może wydawać się niewielkie, ale w praktyce różnica pomiędzy prawidłowym a wadliwym detalem często opiera się właśnie na takich wartościach. W realnej produkcji często też stosuje się suwmiarki cyfrowe, by szybko sprawdzić, czy wymiar mieści się w granicach tolerancji. Moim zdaniem, im więcej ćwiczeń z realnymi rysunkami technicznymi, tym łatwiej potem rozczytać takie rzeczy bez zastanowienia. Pamiętaj, żeby zawsze sprawdzać tolerancje, bo to one determinują czy część jest zgodna z dokumentacją!
