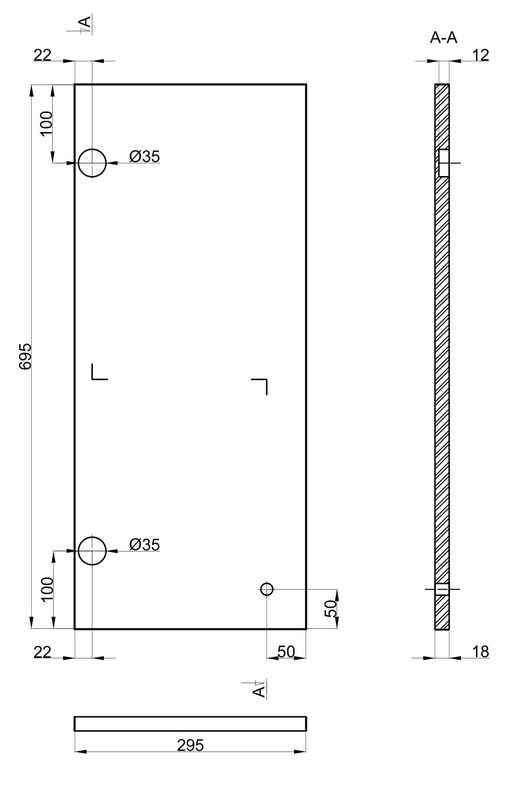

Zgodnie z przedstawionym rysunkiem głębokość gniazd wynosi

Prawidłowa odpowiedź to 12 mm, bo właśnie taka jest głębokość gniazd pokazana na przekroju A–A po prawej stronie rysunku. Na przekroju widzisz grubość całej płyty 18 mm oraz wymiar od krawędzi do dna gniazda oznaczony jako 12. To nie jest średnica otworu ani odległość od krawędzi, tylko głębokość nawiercenia, czyli jak daleko wchodzimy w materiał frezem lub wiertłem puszkowym Ø35 do zawiasu. W praktyce przy standardowej płycie meblowej 18 mm przyjmuje się głębokość gniazda 12–13 mm, żeby z jednej strony zawias dobrze „siedział” w gnieździe, a z drugiej strony została bezpieczna ścianka około 4–5 mm materiału. Dzięki temu nie ma ryzyka przewiercenia płyty na wylot ani osłabienia drzwi. Moim zdaniem to jest taki klasyczny wymiar, który warto mieć w głowie, bo powtarza się w większości systemów okuć. Podczas ustawiania wiertarki wielowrzecionowej albo wiertarki kolumnowej zawsze regulujesz ogranicznik głębokości właśnie na te 12 mm. Jeśli robisz to ręczną wiertarką z frezem puszkowym, też dobrze jest zastosować ogranicznik lub pierścień dystansowy, żeby nie przekroczyć tej wartości. Dobre trzymanie się wymiaru z rysunku technicznego gwarantuje później poprawny montaż zawiasów, równą szczelinę między frontami i ogólnie bardziej profesjonalny efekt całej zabudowy meblowej.
