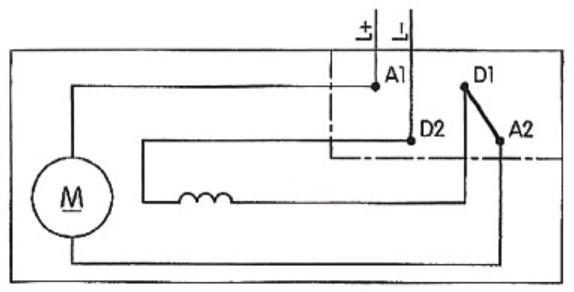

Na rysunku przedstawiono schemat układu połączeń silnika prądu stałego

Silnik szeregowy prądu stałego, którego wirnik obraca się w prawo, charakteryzuje się specyficznym sposobem połączenia uzwojenia stojana z uzwojeniem wirnika. W tego typu silniku oba uzwojenia są połączone w szereg, co oznacza, że ten sam prąd przepływa przez nie jednocześnie. Jest to bardzo ważne dla działania silnika szeregowego, ponieważ moment obrotowy jest proporcjonalny do kwadratu prądu przepływającego przez uzwojenia. To oznacza, że silnik ten ma duży moment rozruchowy, co jest praktyczne w aplikacjach takich jak napęd pojazdów elektrycznych czy narzędzi elektrycznych. W praktyce pozwala to na szybki start i dużą moc przy małych prędkościach. Kierunek obrotu wirnika można zmienić, zmieniając polaryzację zarówno uzwojenia stojana, jak i wirnika. W schemacie przedstawionym na rysunku widzimy typowe rozwiązanie dla silnika szeregowego, gdzie uzwojenia są połączone w taki sposób, aby uzyskać obrót w prawo. W branżowych standardach często wykorzystuje się takie konfiguracje w systemach, gdzie wymagane są duże moce przy zmiennym obciążeniu. Używając silników szeregowych, warto pamiętać o ich charakterystyce prądowej, aby nie przeciążać systemu i nie doprowadzić do uszkodzeń.
