Którą wielkość zmierzono miernikiem przedstawionym na rysunku?

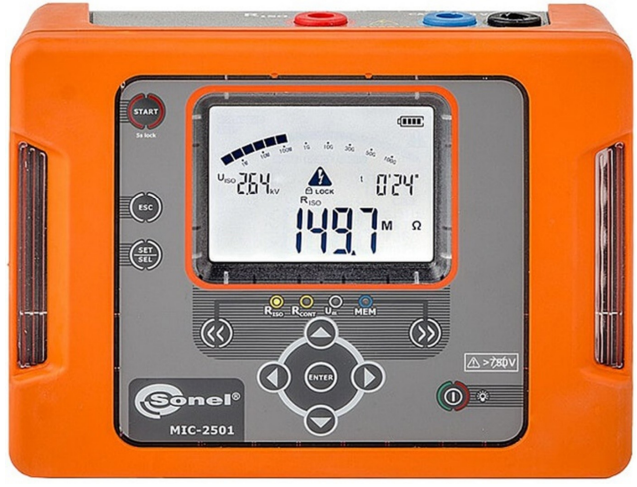

Miernik przedstawiony na rysunku to urządzenie do pomiaru rezystancji izolacji. W praktyce takie pomiary są kluczowe w utrzymaniu bezpieczeństwa instalacji elektrycznych, ponieważ pozwalają ocenić stan izolacji przewodów i urządzeń. Rezystancja izolacji jest mierzona w megomach (MΩ) i jej wysoka wartość świadczy o tym, że izolacja jest w dobrym stanie, co minimalizuje ryzyko porażenia prądem lub awarii. W zawodzie elektryka regularne pomiary rezystancji izolacji są standardową procedurą, zwłaszcza w środowiskach przemysłowych i budowlanych, gdzie sprzęt jest narażony na różne czynniki zewnętrzne. Warto znać podstawowe zasady pomiaru, takie jak odpowiednie przygotowanie sprzętu i właściwe podłączenie przewodów pomiarowych. Dobrze jest też pamiętać o zgodności z normami, takimi jak PN-EN 61557, które określają wymagania dotyczące testowania instalacji elektrycznych. Regularne sprawdzanie rezystancji izolacji to dobry nawyk, który zapewnia bezpieczeństwo użytkowania urządzeń.
