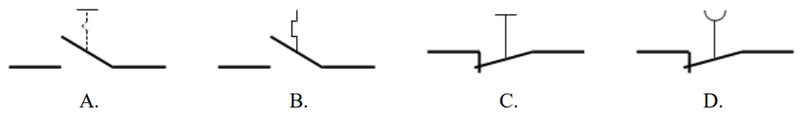

Na którym rysunku przedstawiono symbol graficzny przycisku bistabilnego?

Symbol graficzny przycisku bistabilnego, jak pokazano na rysunku A, to reprezentacja elementu, który zmienia swój stan po każdym naciśnięciu. Oznacza to, że po jednym naciśnięciu przełącza się z wyłączonego na włączony, a po kolejnym wraca do stanu początkowego. Tego typu przyciski są często stosowane w różnych aplikacjach, gdzie konieczne jest utrzymanie stanu, np. w włącznikach świateł lub zasilania. W praktyce, przyciski bistabilne znajdują zastosowanie w kontrolerach przemysłowych, gdzie stabilność stanu jest kluczowa. Standardy dotyczące oznaczeń symboli elektrycznych, takie jak IEC 60617, wspierają użycie takich symboli dla jednoznacznej identyfikacji funkcji elementów w schematach elektrycznych. To ułatwia projektowanie i konserwację systemów. Moim zdaniem, zrozumienie symboli i ich funkcji to podstawa dla każdego, kto zaczyna przygodę z elektroniką. Warto zwrócić uwagę, że dobór właściwego przycisku wpływa na funkcjonalność systemu, co jest częstym zagadnieniem w branży elektronicznej.
