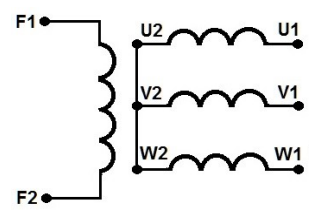

W tabeli zamieszczono wyniki pomiarów kontrolnych rezystancji uzwojeń prądnicy synchronicznej, połączonych według schematu przedstawionego na rysunku. Na podstawie tych wyników można stwierdzić, że w prądnicy występuje <br><br> <table><tr><th>Rezystancja uzwojeniamiędzy zaciskami</th><th>Wartość w Ω</th></tr><tr><td>F1 – F2</td><td>0,1</td></tr><tr><td>U1 – V1</td><td>10,0</td></tr><tr><td>V1 – W1</td><td>20,0</td></tr><tr><td>W1 – U1</td><td>10,0</td></tr></table>

Twoja odpowiedź dobrze pokazuje zrozumienie zasady działania prądnicy synchronicznej i interpretacji pomiarów rezystancji. Wartość 0,1 Ω pomiędzy F1 a F2 wskazuje na bardzo niską rezystancję uzwojenia wzbudzenia – typowe zwarcie, bo normalnie powinno być kilka omów. To jest praktycznie „zwarcie” (prawie brak oporu), co oznacza, że uzwojenie wzbudzenia nie działa poprawnie i nie wygeneruje odpowiedniego pola magnetycznego. Z kolei wyniki pomiarów na uzwojeniach twornika są nierówne: U1–V1 i W1–U1 mają po 10 Ω, a V1–W1 aż 20 Ω. To dość podejrzane i od razu rzuca się w oczy, że gdzieś jest zwarcie między dwoma zaciskami, a w innym miejscu rezystancja odpowiada sumie dwóch faz (co potwierdza zwarcie jednej fazy do drugiej). W praktyce takie pomiary pozwalają szybko zdiagnozować uszkodzenia bez potrzeby rozbierania maszyny. W branży energetycznej i elektromechanicznej standardem jest regularne wykonywanie takich testów kontrolnych, bo dzięki nim można uniknąć poważnych awarii. Moim zdaniem znajomość takich objawów oraz umiejętność ich rozpoznania na podstawie prostych pomiarów to jeden z kluczowych elementów pracy każdego dobrego technika lub inżyniera utrzymania ruchu. Te wnioski naprawdę się przydają, zwłaszcza gdy sprzęt pracuje w trybie ciągłym i każda przestoje to spore koszty. Swoją drogą, warto sobie zapamiętać, że typowa rezystancja uzwojenia wzbudzenia jest dużo wyższa niż 0,1 Ω – takie wartości zawsze powinny wzbudzić czujność.
