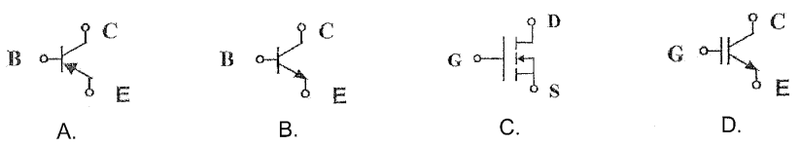

Na którym rysunku przedstawiony jest symbol graficzny tranzystora unipolarnego?

Tranzystor unipolarny, zwany także tranzystorem polowym (FET), jest kluczowym elementem w elektronice, szczególnie gdy mówimy o układach analogowych i cyfrowych. Symbol graficzny tranzystora unipolarnego, przedstawiony na rysunku C, charakteryzuje się obecnością trzech głównych elektrod: bramki (G), źródła (S) i drenu (D). Tranzystory unipolarne są szeroko wykorzystywane w wzmacniaczach, ponieważ oferują dużą impedancję wejściową. To sprawia, że są idealne do aplikacji, gdzie minimalizacja obciążenia źródła sygnału jest kluczowa. Istnieją różne typy tranzystorów unipolarnych, takie jak MOSFET i JFET, z których każdy ma swoje unikalne właściwości i zastosowania. W praktyce, przy projektowaniu układów scalonych, MOSFETy są bardzo popularne ze względu na ich energooszczędność i dużą szybkość przełączania. Moim zdaniem, zrozumienie działania tranzystorów unipolarnych daje solidne podstawy do dalszego zgłębiania zaawansowanych tematów w elektronice. Pamiętaj, że umiejętne wykorzystanie tych elementów w projektach może znacząco zwiększyć ich efektywność i funkcjonalność.
